Methiannau Ansawdd Peiriannu CNC 5-Echel: Canllaw Peiriannydd QA i'r Achos Gwraidd, Brysbennu CMM, a Beth i'w Ofyn i'r Cyflenwr Cyn i Chi Godi NCR

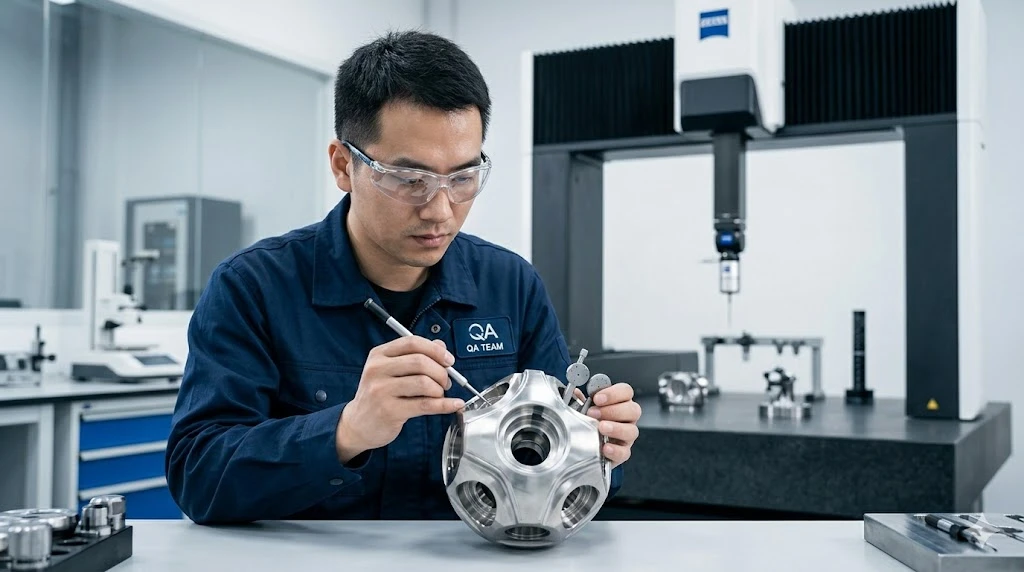

Rydych chi newydd dynnu'r adroddiad CMM ar swp o amgaeadau titaniwm o'chPeiriannu CNC 5-echelcyflenwr. Tri deg darn. Mae pedwar ohonynt yn dangos safle turio ongl y cyfansawdd- allan o'r gwir safle erbyn 0.018mm - a'r alwad allan yw TP ⌀0.012mm yn MMC. Mae adroddiad y cyflenwr sy'n mynd allan yn dangos pob un o'r tri deg mewn manyleb.
Cyn i chi ysgrifennu'r NCR, mae angen i chi ateb dau gwestiwn. Yn gyntaf: a yw'r diffyg cydymffurfio yn real, neu a yw'n anghytundeb system fesur rhwng eich CMM a'u rhai nhw? Yn ail: os yw'n real, a yw hwn yn ddigwyddiad drifft proses ar nodwedd benodol, neu'n fater systematig gyda sut mae'r cyflenwr yn mynegeio'r rhan i'w harchwilio? Mae gan y ddwy senario wahanol lwybrau gweithredu unioni, ac mae eu cyfuno yn cynhyrchu NCR sy'n cynhyrchu gwaith papur heb drwsio'r achos sylfaenol.
Mae'r canllaw hwn yn gweithio trwy'r rhesymeg brysbennu ar gyfer Peiriannu CNC 5-echeldigwyddiadau ansawdd - o archwiliad sy'n dod i mewn i achos gwraidd i gais gweithredu cywiro.
Pam Mae Rhannau 5-Echel yn Creu Heriau Arolygu Penodol

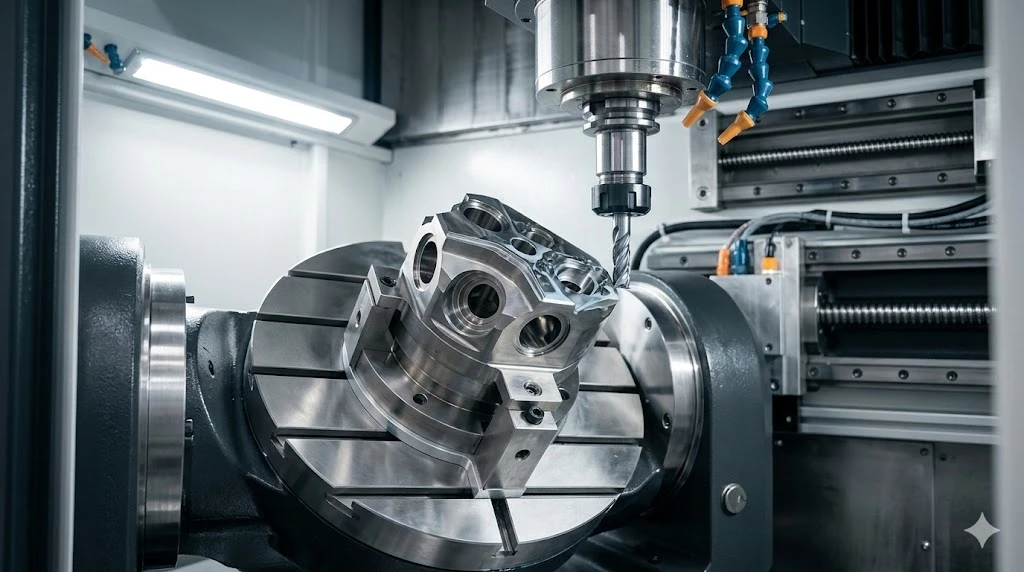

Rhan wedi'i beiriannu mewn senglPeiriannu CNC 5-echelmae gan setup ei strwythur datwm wedi'i ddiffinio gan gadwyn sinematig y peiriant. Mae'r holl nodweddion wedi'u lleoli mewn perthynas â'i gilydd trwy geometreg echel cylchdro - y peiriant nid trwy ailosod -gosod dilyniannol. Dyna'r fantais gweithgynhyrchu.
Yr her arolygu yw'r gwrthdro: i wirio'r perthnasoedd dimensiwn rhwng nodweddion a gafodd eu peiriannu ar onglau cyfansawdd, mae angen strategaeth fesur arnoch sy'n parchu'r un ffrâm cyfeirio datwm â'r peiriant a ddefnyddiwyd.
Y gwall arolygu mwyaf cyffredin ymlaenPeiriannu CNC 5-echel rhannau wrth ddod i mewn: mesur nodweddion unigol yn erbyn datwm a sefydlwyd gan gyswllt arwyneb, pan fo DRF (Ffram Cyfeirnod Datum) y lluniad yn galw am flaenoriaeth datwm gwahanol. Ni ellir archwilio tai gyda datwm A fel echel turio, datwm B fel wyneb perpendicwlar, a datwm C fel slot yn gywir trwy ei orffwys ar yr wyneb gwastad mwyaf a sero oddi yno - hyd yn oed os yw'r wyneb gwastad yn edrych fel datwm A. Os yw CMM y cyflenwr sy'n mynd allan a'ch CMM sy'n dod i mewn yn defnyddio gwahanol strategaethau sefydlu datwm, nid yw'r canlyniadau'n anghytundeb â'r system fesur, ac nid yw'r dull gweithredu systemolegol yn anghytundeb.
Cyn codi NCR ar -safle cyfansawdd neu oddefiant onglog, cadarnhewch fod y weithdrefn sefydlu datwm yn cyfateb rhwng y ddau adroddiad. Gofynnwch i'r cyflenwr am ei ddilyniant datwm rhaglen CMM. Os nad yw'n cyd-fynd â blaenoriaeth DRF y lluniad, mae adroddiad y cyflenwr yn mesur peth gwahanol i'ch adroddiad chi, a'r cam cywiro cyntaf yw aliniad ar fethodoleg mesur - nid newid proses.

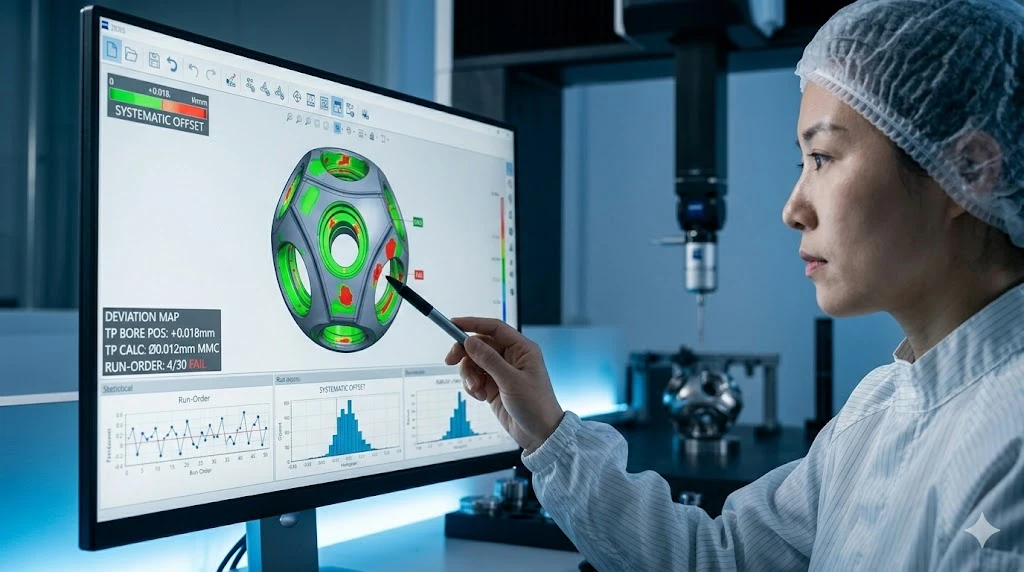

Darllen Adroddiad CMM: Beth mae'r Rhifau'n ei olygu mewn gwirionedd
Arolygiad goddefiannau peiriannu cnc 5 echeldylai adroddiadau gan gyflenwr cymwys gynnwys gwerthoedd mesuredig, nid stampiau pasio/methu. Os byddwch yn derbyn adroddiad gyda nodau gwirio a dim data mesur, nid oes gennych unrhyw sail ar gyfer dadansoddiad ystadegol ac nid oes gennych y gallu i ganfod drifft rhwng sypiau. Angen gwerthoedd gwirioneddol ar bob dimensiwn critigol.
Pan fydd y data gennych, y cwestiwn cyntaf yw a yw canlyniadau goddefgarwch allan yn ffurfio patrwm neu'n ymddangos ar hap. Adnabod patrwm yw'r llwybr cyflymaf at wraidd y broblem:
| Patrwm gwyriad | Sut Mae'n Edrych ar yr Adroddiad | Yr Achos Gwraidd Mwyaf Tebygol |
|---|---|---|
| Symudodd yr holl rannau yr effeithiwyd arnynt i'r un cyfeiriad | Lleoliad cywir yn gyson ar +0.015–0.018mm; dim yn agos at enwol | Gwrthbwyso datwm mewn gosodiad peiriant neu bwynt-rhaglen CMM sero |
| Rhannau yr effeithir arnynt wedi'u dosbarthu ar draws y swp | Diffyg-cydymffurfiad ar ddarnau 3, 11, 22 - dim patrwm lleoliadol | Drifft thermol yn ystod rhediad peiriannu; offer gwisgo canol-swp |
| Diffyg{0}}cydymffurfiaeth ar un nodwedd benodol ar draws pob rhan | Safle diflas iawn; wyneb ongl cyfansawdd-allan yn gyson | Gwall graddnodi echel cylchdro ar safle echel A neu B penodol |
| Gwasgaru o gwmpas enwol gyda rhywfaint allan-o-oddefgarwch | Gwerthoedd yn amrywio o -0.008 i +0.016mm | Trwsio mater ailadroddadwyedd; sefydliad datwm yn anghyson |
| Mae pob darn o un rhif cyfresol yn amrywio | 15 darn cyntaf yn benodol; darnau 16-30 allan | Gwisgo offer neu ddigwyddiad twf thermol ran o'r ffordd drwy'r swp |
Nid yw sifft cyfeiriad - pob diffyg-ar yr un ochr i - enwol bron byth yn ddigwyddiad proses ar hap. Mae'n pwyntio at wrthbwyso systematig: datwm echelin cylchdro'r peiriant, pwynt sero'r rhaglen CMM, neu arwyneb datwm a gafodd ei beiriannu allan o'i safle a lledaenu'r gwall i'r holl nodweddion i lawr yr afon. Dyma'r senario lle gall adroddiad y cyflenwr sy'n mynd allan a'ch adroddiad sy'n dod i mewn fod yn "gywir" wrth ddangos rhifau gwahanol - os yw un ohonynt yn mesur o ddatwm sy'n gwyro o fwriad y lluniad.
Dilyniannu FAI ar gyfer Rhannau 5-Echel: Pryd i Fesur a Pam Mae Amseru'n Bwysig
5 echel peiriannu cnc arolygiad erthygl gyntafâ dibyniaeth dilyniannu sy'n cynhyrchu mwy o ddata gwael na bron unrhyw ffactor unigol arall: mesur yn rhy fuan ar ôl peiriannu.
Mae rhannau alwminiwm sydd wedi'u peiriannu o stoc 7075-T651 neu 6061-T6 yn cario straen gweddilliol o'r gweithrediadau peiriannu. Pan fyddwch yn tynnu deunydd, rydych yn rhyddhau straen, ac mae'r rhan yn symud - nid yn weladwy, ond yn fesuradwy. Bydd cwt alwminiwm wedi'i beiriannu'n ffres sy'n darllen 0.008mm allan o wastadrwydd ar 30 munud ar ôl y peiriannu yn aml yn darllen 0.003mm ar 4 awr a 0.001mm ar 24 awr, wrth i'r graddiant straen gydbwyso. Y tymheredd cyfeirio ISO 1 ar gyfer mesur dimensiwn yw 20 gradd. Mae rhan alwminiwm ar 23 gradd yn darllen tua 7µm yn hirach fesul 100mm o hyd na'r un rhan ar 20 gradd - yn berthnasol os yw eich band goddefgarwch yn ±0.005mm ar nodwedd 100mm.

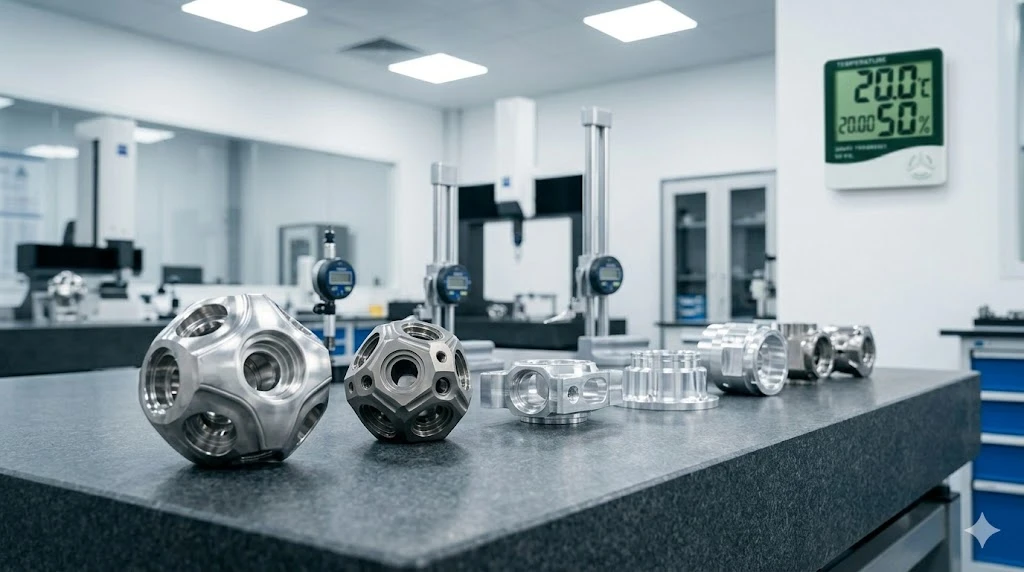

Canys5 echel peiriannu cnc arolygiad erthygl gyntafar rannau alwminiwm â goddefiannau tynnach na ± 0.01mm, dylai'r protocol arolygu nodi isafswm amser sefydlogi o 4 awr ar dymheredd yr amgylchedd mesur, gyda 24 awr yn cael ei ffafrio ar gyfer rhannau â geometreg poced cymhleth neu drwch wal o dan 2mm. Os cymerwyd FAI y cyflenwr ar ôl 45 munud ar ôl-peiriannu mewn amgylchedd siop ar 24 gradd a bod eich archwiliad sy'n dod i mewn ar 20 gradd ar ôl cylch cludo 48 awr, mae'r cyflyrau sefydlogi thermol a straen yn wahanol. Gall yr anghytundeb mesur fod yn hollol real, a gall y ddwy set o rifau fod yn gynrychioliadau cywir o'r rhan ar yr amser y'u cymerwyd.
Dogfennwch yr amser sefydlogi a'r tymheredd mesur ar eich cofnodion CMM sy'n dod i mewn. Os bydd anghydfod cyflenwr yn codi, y meysydd hyn sy'n pennu a oes modd datrys yr anghytundeb ar y lefel fesur neu a oes angen ymchwiliad proses.
Cpk Isod 1.33: Brysbennu Cyn Gofyn am Gamau Cywirol
PrydGallu proses cpk peiriannu cnc 5 echeldaw data i mewn o dan 1.33 ar ddimensiwn critigol, a'r ymateb safonol yw codi cais am gamau unioni. Yr ymateb cyflymach yw brysbennu a yw'r methiant Cpk yn broblem proses neu'n broblem system fesur - oherwydd bod y camau cywiro yn hollol wahanol.
Astudiaeth G&R Mesurydd ar y system fesur a ddefnyddir ar gyfer y dimensiwn critigol yw'r cam cyntaf, nid yr olaf. Os yw % GRR y system fesur yn fwy na 30% o'r band goddefgarwch, mae'r cyfrifiad Cpk wedi'i halogi gan amrywiad mesur ac nid yw'n cynrychioli'r broses yn gywir. Mae % GRR o 30% ar oddefiant ±0.010mm yn golygu y gall hyd at ±0.003mm o'r amrywiad a adroddwyd fod yn sŵn mesur. Yn y sefyllfa honno, efallai na fydd tynhau'r broses yn gwella'r Cpk - mae'n bosibl y bydd yn amlygu mwy o sŵn mesur.
Y dilyniant brysbennu ymarferol:
| Cam | Gweithred | Porth Penderfyniad |
|---|---|---|
| 1 | Cyfrifwch % GRR ar gyfer y system fesur | Os > 30%: ymchwiliad system fesur cyn gweithredu proses |
| 2 | Gwirio amodau mesur (tymheredd, amser sefydlogi, sefydlu datwm) | Os nad yw'n-safonol: ail-fesur o dan amodau rheoledig cyn gorffen |
| 3 | Plotiwch y mesuriadau unigol yn eu trefn | Os yw tuedd yn weladwy: digwyddiad drifft - traul offer, thermol, traul gemau |
| 4 | Gwiriwch Cpk vs Ppk | Bwlch mawr (Ppk llawer yn is): rhwng-amrywiad swp dominyddol - gosod neu fater lot materol |
| 5 | Cymharwch â data swp blaenorol | Newid cam: digwyddiad newid proses - newid offer, ail-raddnodi peiriannau, newid cyflenwr deunyddiau |
Os yw brysbennu yn cadarnhau mater gallu prosesu dilys, dylai'r cais am gamau unioni i'r cyflenwr nodi pa gam yn y dilyniant uchod a gwblhawyd gennych a'r hyn a ddangosodd y data. Mae "Cpk=1.08 ar ddiamedr turio, %GRR=12%, rhediad-llain archeb yn dangos y duedd ar i fyny gan ddechrau ar ddarn 18" yn rhoi man cychwyn gweithredadwy i beiriannydd proses y cyflenwr. Mae "Cpk allan o fanyleb, ymchwiliwch" yn cynhyrchu dolen gwaith papur.
Un manylyn CMM-yn berthnasol iPeiriannu CNC 5-echelbores: wrth fesur cylindricity neu roundness ar dylliad diamedr bach (o dan 15mm), mae nifer y pwyntiau sganio a'r strategaeth sganio yn effeithio ar y canlyniad. Mae mesuriad 4-pwynt turio yn adrodd maint cylch arysgrifedig trwy bedwar pwynt - ni fydd yn canfod cyflwr lobio gyda chyfrif llabed odrif (3{15proffil llabed neu 5-llabed o geometregau offer penodol). Bydd strategaeth sgan di-dor gydag o leiaf 36 pwynt fesul trawstoriad. Os oes gan eich manyleb turio galchder silindrog neu gronni yn hytrach na goddefiant diamedr yn unig, cadarnhewch fod y rhaglen CMM yn defnyddio strategaeth sganio sy'n briodol i'r rheolaeth geometrig.
Protocol Arolygu MID a'r Hyn a Ddarperwn yn yr Erthygl Gyntaf
EinPeiriannu CNC 5-echelmae llif arolygu yn dechrau gyda'r rhaglen ran, nid y rhan orffenedig. Cyn torri'r darn cyntaf, ysgrifennir y cynllun arolygu: pa nodweddion sy'n hanfodol, pa ddull mesur sy'n berthnasol i bob un, beth yw'r cynllun samplu ar gyfer cynhyrchu, a beth yw'r meini prawf gwarediad ar gyfer canlyniadau ymylol.
CanysRhannau CNC wedi'u peiriannu 5-echelar raglenni newydd, mae ein pecyn erthygl cyntaf yn cynnwys lluniad balŵn gyda phob dimensiwn wedi'i rifo, adroddiad CMM gyda gwerthoedd mesuredig yn erbyn pob dimensiwn â balŵn, tystysgrif ddeunydd y gellir ei olrhain i wres a rhif lot, a chofnod arolygu yn y broses yn dangos pa weithrediadau a ddilyswyd yn ystod y cynhyrchu. Ar gyfer rhaglenni gyda gofynion PPAP, rydym yn adeiladu'r cyflwyniad i'r lefel a nodir yn eich archeb brynu - Lefel 2 trwy Lefel 5 - ac yn cynnwys data gallu prosesu ar ddimensiynau critigol lle mae'r cyfaint rhediad yn ei gefnogi.

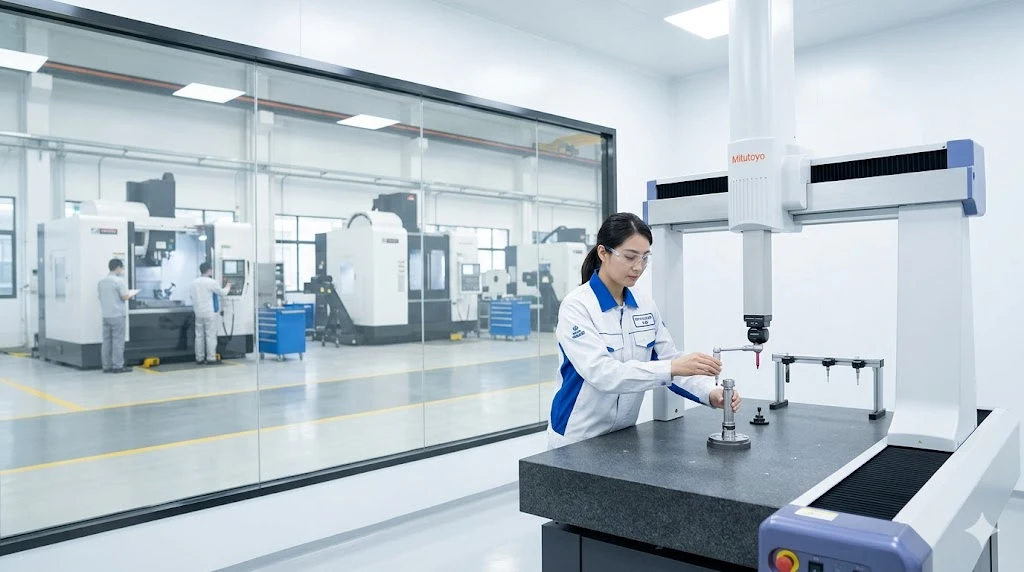

Mae ein hoffer CMM wedi'i raddnodi ar amserlen ddogfenedig y gellir ei holrhain i safonau cenedlaethol. Mae tymheredd mesur yn cael ei gofnodi fesul sesiwn. Canyscywirdeb peiriannu 5-echelrhaglenni lle mae cytundeb system fesur rhwng ein harolygiad sy'n mynd allan a'ch archwiliad sy'n dod i mewn yn risg hysbys, rydym yn dogfennu'r dilyniant sefydlu datwm yn y pecyn FAI fel y gellir dilysu eich rhaglen sy'n dod i mewn yn erbyn yr un strategaeth gyfeirio.
Os ydych am werthuso ein dogfennaeth cyn gosod archeb gyntaf, rydym yn darparu pecyn FAI sampl o ran gymharol ar gais - wedi'i olygu er cyfrinachedd cwsmeriaid, ond yn gyflawn o ran strwythur. Gofynnwch amdano yn bishenprecision.com, neu gofynnwch i ni gynnwys y cynllun arolygu gyda'rDyfyniad peiriannu CNCfelly gallwch chi ei adolygu cyn y gic gyntaf.
FAQ
Mae fy CMM yn adrodd +0.003mm gogwydd yn erbyn adroddiad y cyflenwr ar yr un turio - pwy sy'n iawn?
O bosibl y ddau, yn dibynnu ar sefydlu datwm ac amodau mesur. Y cam cyntaf yw cadarnhau bod y ddwy raglen CMM yn sefydlu'r ffrâm cyfeirio datwm yn yr un dilyniant ac yn defnyddio'r un pwyntiau cyswllt neu arwynebau. Bydd safle turio wedi'i fesur o ddatwm A (echel turio) → B (wyneb) → C (slot) yn rhoi canlyniad gwahanol i'r un turio wedi'i fesur o ddatwm A (wyneb gwastad mawr) → B (bore) → C (ymyl) - hyd yn oed ar yr un rhan ffisegol. Yn ail, cadarnhau tymheredd mesur ac amser sefydlogi rhan. Mae gwahaniaeth 3 gradd rhwng amgylcheddau mesur yn cynhyrchu tua 2µm o ehangiad thermol fesul 100mm ar alwminiwm - sy'n cyfrif am eich gogwydd 0.003mm ar ran 150mm. Os yw strategaeth datwm a thymheredd wedi'u halinio a bod y duedd yn parhau, gofynnwch am dystysgrif graddnodi CMM y cyflenwr a chofnod cymhwyster yr archwiliwr. Mae gogwydd systematig o'r maint hwn ar offeryn wedi'i raddnodi yn anarferol ac mae angen croesiad system fesur -wirio gydag arteffact cyfeirio.
Pa faint sampl ddylwn i fod ei angen ar gyfer cyflwyniad PPAP Lefel 3 ar -rhan CNC cyfaint 5-echel isel?
Mae 4ydd argraffiad AIAG PPAP yn nodi lleiafswm o 30 darn yn olynol ar gyfer cyflwyniad rhediad cynhyrchiad llawn gyda data gallu proses. Ar gyfer -rhaglenni cyfaint isel lle mae 30 darn yn cynrychioli sawl mis o gynhyrchu, mae'r safon yn caniatáu dull graddol: cyflwyno gyda'r nifer sydd ar gael (lleiafswm o 5 darn ar gyfer adroddiad dimensiwn a dogfennaeth ddeunydd), gydag ymrwymiad i ddarparu data gallu pan fydd y cynhyrchiad cronnus yn cyrraedd 30 darn. Dogfennwch y dull graddol yn y cyflwyniad a'i gadarnhau gyda SQE eich cwsmer cyn ei gyflwyno - mae rhai cwsmeriaid angen y rhediad o 30-darn waeth beth fo maint y rhaglen, ac mae darganfod hynny ar ôl cyflwyno pecyn 10 darn yn creu cylch ailgyflwyno. Canys5 echel peiriannu cnc arolygiad erthygl gyntafcyflwyniadau yn benodol, mae angen yr adroddiad dimensiwn ar yr holl ddimensiynau balŵn ar unrhyw lefel cyflwyno; y data gallu proses yw pa raddfeydd gyda maint y sampl.
Pryd ddylwn i ofyn am astudiaeth Gauge R&R gan gyflenwr CNC yn hytrach na derbyn eu hadroddiadau CMM yn unig?
Pan fo'r goddefgarwch dimensiwn critigol yn is na ± 0.010mm, neu pan fyddwch wedi cael dau anghytundeb mesur neu fwy ar yr un nodwedd ar draws gwahanol sypiau. Ar oddefiannau tynn, mae cyfraniad y system fesur at yr amrywiad a adroddir yn dod yn sylweddol o'i gymharu â'r band goddefiant. Nid yw cyflenwr na all ddarparu data % GRR ar gyfer ei system fesur ar alwad ±0.005mm naill ai'n rhedeg dadansoddiad gallu proses neu nid oes ganddo'r data - mae'n werth deall y ddau cyn i chi ddibynnu ar eu harchwiliad sy'n mynd allan fel eich giât derbyn. Gofyn am astudiaeth Ymchwil a Datblygu Mesurydd fel rhan o'r pecyn PPAP ar gyfer unrhyw ddimensiwn critigol sy'n dynnach na ± 0.008mm. Os bydd y cyflenwr yn gwthio'n ôl, dyna wybodaeth am aeddfedrwydd eu system fesur.
Sut ydw i'n gwahaniaethu rhwng mater ailadrodd gosodiadau a drifft proses wirioneddol ar rannau 5-echel sy'n dod i mewn?
Rhedeg{0}}dadansoddiad trefn ar y data mesur. Plotiwch bob gwerth mesuredig yn y dilyniant y cafodd ei gynhyrchu - darn 1 trwy ddarn 30 yn nhrefn cynhyrchu. Mae problem ailddarllediadau gosod yn cynhyrchu gwasgariad o amgylch cymedr sefydlog: mae'r gwerthoedd yn neidio i fyny ac i lawr heb duedd cyfeiriadol oherwydd bod pob darn wedi'i osod yn annibynnol. Mae drifft proses yn cynhyrchu tuedd gyfeiriadol: gwerthoedd sy'n dechrau bron yn enwol ac yn symud yn gynyddol tuag at y terfyn goddefgarwch wrth i'r swp fynd rhagddo. Mae problemau gosod yn tueddu i gynhyrchu amrywiad uchel o ddarn i-darn gyda chyfartaledd rhesymol; mae digwyddiadau drifft yn tueddu i gynhyrchu amrywiad darn is i-darn ond cymedr cyfnewidiol. Mae'r camau unioni yn wahanol: mae problemau gosod yn gofyn am newidiadau i gynllun gosodiadau neu i weithdrefnau; mae digwyddiadau drifft yn gofyn am fonitro proses - olrhain traul offer, iawndal thermol, neu -fesurydd proses o bryd i'w gilydd. Os nad yw'ch data sy'n dod i mewn yn dod â rhifau cyfresol darnau yn nhrefn cynhyrchu, gofynnwch amdano - heb ei redeg- olrhain trefn, nid yw dadansoddiad drifft yn bosibl.
