Peiriannu CNC Awyrofod: Adeiladwch y Gadwyn Olrhain Bydd Eich FAI a'ch Archwiliad Cyflenwr yn Galw
Eich braced strwythurol yn cyrraedd -archwiliad erthygl gyntaf. Mae'r archwilydd yn agor AS9102 Form 2 ac yn gofyn un peth: a all pob ffitiad Ti-6Al-4V olrhain yn ôl i'r gwres y toddiwyd ohono, ac a oedd y gwres hwnnw wedi toddi mewn gwlad sy'n gymwys i DFARS? Os yw'r ateb hwnnw'n byw mewn tri blwch derbyn ar wahân, mae'r FAI yn aros. Mae'r rhan yn iawn. Nid yw'r gwaith papur. Ar gyfer rhaglenni sy'n mynd i mewn i gadwyn gyflenwi amddiffyn neu awyrennau masnachol, y gadwyn ddogfen yw lle mae cyflenwyr peiriannu CNC awyrofod yn pasio neu'n methu. Rydym yn adeiladu'r gadwyn honno ochr yn ochr â'r rhan, nid ar ei hôl.
Beth mae "Traceable" yn ei olygu mewn Peiriannu CNC Awyrofod
Nid yw olrhain deunydd awyrofod yn dystysgrif sengl. Mae'n llinell ddi-dor o'r rhan orffenedig yn ôl i wres y felin neu'r toddi. Ar gyfer metelau arbenigol, mae'r llinell honno'n cario pwysau cyfreithiol anaml y mae prynwyr mewn diwydiannau eraill yn eu hwynebu. O dan DFARS 252.225-7009 - rhaid i'r cymal dyddiedig Ionawr 2023 - titaniwm, aloion titaniwm, llawer o ddur aloi uchel, aloion sylfaen nicel a chobalt, a zirconiwm gael eu toddi neu eu cynhyrchu yn yr Unol Daleithiau neu wlad gymhwysol. Rhaid dogfennu'r tarddiad toddi a'i olrhain i'r swp deunydd penodol, fel arfer trwy adroddiad prawf melin a thystysgrif cydymffurfio.
Felly pan fyddwn yn dyfynnu rhan ar gyfer rhaglen amddiffyn, y peth cyntaf rydyn ni'n ei gadarnhau yw'r fanyleb ar eich llun ac a oes rhaid i'r ffynhonnell doddi fod yn gymwys gan DFARS. Rydym yn logio'r rhif gwres yn erbyn y gorchymyn gwaith wrth dderbyn deunydd. Mae'r rhif hwnnw'n dilyn y lot trwy bob gweithrediad ac yn glanio ar y pecyn tystysgrif a gewch. Mae olrhain deunydd awyrofod yn gweithio dim ond pan fydd y cyswllt yn cael ei ddal ar y dechrau; ei ail-greu ar ôl peiriannu yw sut mae bylchau'n ymddangos. Einpeiriannu CNC awyrofod manwl gywirmae llif gwaith yn clymu'r rhif gwres i'r llwybrydd cyn y toriad cyntaf.
Aloiau Awyrofod a Sut Maent yn Peiriannu
Mae gwahanol aloion awyrofod yn gofyn am wahanol offer, cyflymderau a dogfennaeth. Mae'r tabl isod yn mapio'r teuluoedd rydyn ni'n eu rhedeg amlaf ar gyfer peiriannu CNC mewn gwaith awyrofod.
| Deunydd / Gradd | Machinability | Baner dogfennaeth | Defnydd awyrofod nodweddiadol |
|---|---|---|---|
| Alwminiwm 7075-T6 | Uchel; tynnu metel cyflym | tystysgrif y felin; DFARS os amddiffyniad | Cromfachau strwythurol, gorchuddion, ffitiadau |
| Titaniwm Ti-6Al-4V | Isel; gwres{0}}sensitif, gwaith yn caledu | ffynhonnell toddi DFARS; tystysgrif melin i dwymo | Ffitiadau injan, cymalau ffrâm aer, caewyr |
| Di-staen 15-5 PH / 17-4 PH | Cymedrol; gwres-trin materion cyflwr | Tystysgrif gyda thymer/cyflwr; gwres{0}}trin y cofnod | Rhannau actuator, siafftiau, cyrff falf |
| Inconel 718 | Anodd; sgraffinio, mae'r gwaith yn caledu | Aloi nicel DFARS; olrheiniadwyedd llawn | Caledwedd adran boeth, cromfachau tymheredd uchel |
| Alwminiwm 6061-T6 | Uchel; pwrpas cyffredinol | Tystysgrif y felin | Gosodion, strwythur eilaidd, prototeipiau |
Rydyn ni'n rhedeg y rhain ymlaenPeiriannu 5-echelin a math y Swistirfelly mae geometreg a dewis deunydd yn aros yn annibynnol ar derfynau gosod. Y faner ddogfennaeth yw'r golofn y dylai caffael ei darllen yn gyntaf, oherwydd ei bod yn gyrru'r pecyn tystysgrif, nid y toriad.
Nodyn ar Titaniwm: Cyflymder, Porthiant a Gwres

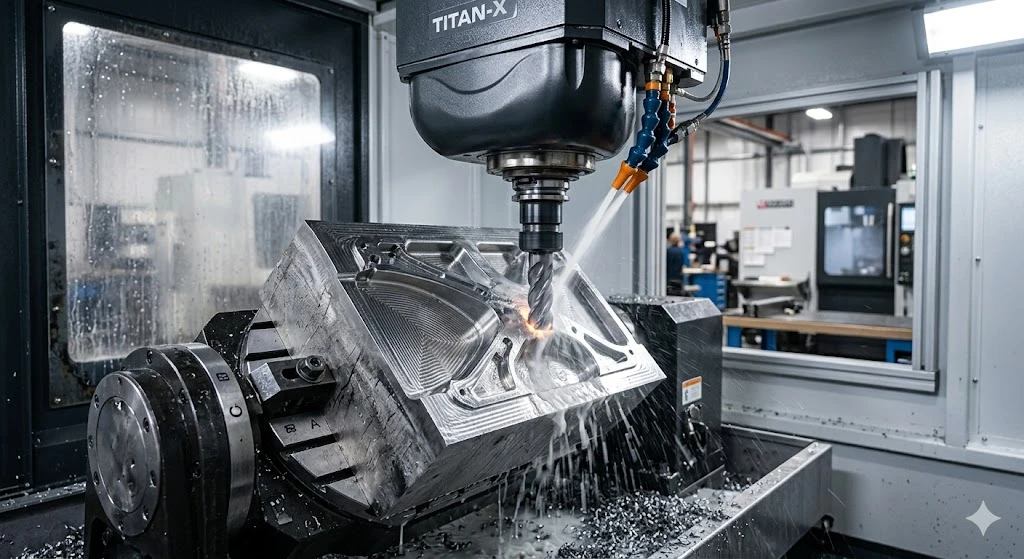

Mae peiriannu awyrofod titaniwm yn cosbi'r strategaeth anghywir yn gyflym. Ti-Mae gan 6Al-4V ddargludedd thermol isel, felly nid yw gwres yn llifo i'r sglodion fel y mae'n ei wneud ag alwminiwm. Mae'n aros ar flaen y gad. Gwthio cyflymder wyneb yn rhy uchel ac mae'r ymyl yn torri i lawr; yn ôl oddi ar y porthiant ac mae'r offeryn yn rhwbio yn lle toriadau, sy'n caledu'r wyneb ac yn gwaethygu'r pasiad nesaf.

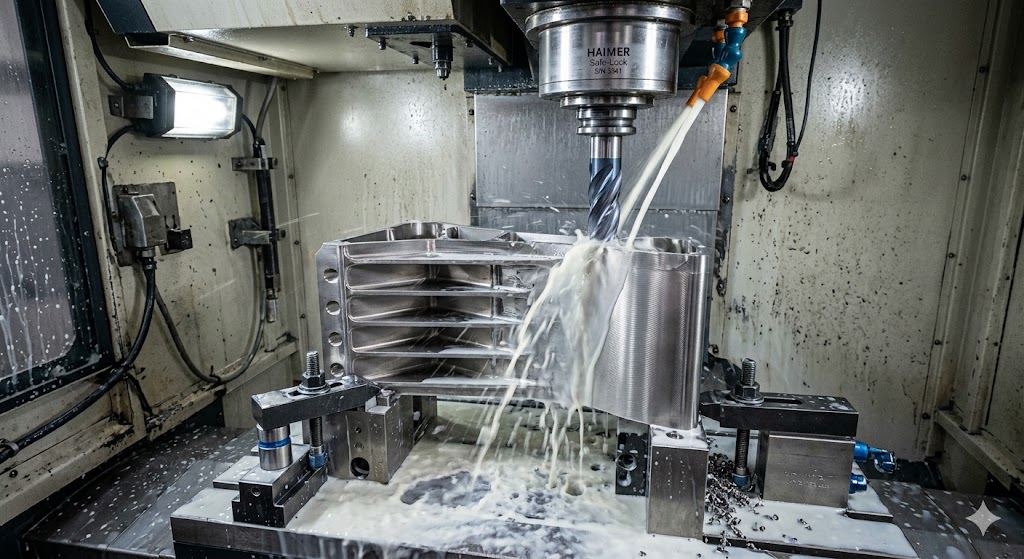

Mae ein harfer ar gyfer Ti-6Al-4V ar carbid yn dal cyflymder arwyneb mewn band ceidwadol ac yn cadw llwyth y sglodion yn gyson, felly mae'r offeryn bob amser yn torri yn hytrach na rhwbio. Rydyn ni'n rhedeg -oerydd pwysedd uchel drwy'r teclyn i dynnu gwres allan o'r toriad a chlirio sglodion cyn iddyn nhw ail-dorri. Mae gosodiadau'n aros yn anhyblyg ac rydym yn osgoi aros ar ddiwedd tocyn. Ar gyfer peiriannu awyrofod titaniwm wal denau, rydym yn llwyfannu garw a gorffen fel nad yw straen gweddilliol yn tynnu'r rhan allan o oddefgarwch ar ôl iddo adael y gêm. Nid oes dim o hyn yn egsotig. Mae'n ddisgybledig, ac mae'n cadw canlyniadau Ra a dimensiwn y gellir eu hailadrodd ar draws llawer - sef y pwynt pan fydd yn rhaid i'r sampl FAI gynrychioli'r rhediad.
AS9102 Arolygiad Erthygl Gyntaf: The Fields Procurement Misses
Arolygiad erthygl gyntaf AS9102 yw lle mae'r rhan a'r papur yn cwrdd. Mae adolygiad cyfredol SAE, y Parch C, wedi bod mewn grym ers Mehefin 28, 2023, a thynhaodd ychydig o feysydd y mae timau caffael yn dal i fod ar goll ar becynnau sy'n dod i mewn.
Mae'r bwlch mwyaf cyffredin i'w weld ym Meysydd 15–18 ar Ffurflen 1. Mae Rev C yn nodi'n glir bod yn rhaid i bob eitem BOM - manylu ar rannau, is-cynulliadau, a masnachol yr-eitemau silff - gael eu rhestru. Mae prynwyr sydd ond yn gwirio'r rhif rhan lefel uchaf yn gadael i COTS ac eitemau catalog safonol lithro oddi ar yr adroddiad. Cafodd y Parch C hefyd ei ailenwi'n Faes 17 yn "Ran Math," felly mae'r ffurflen yn awr yn disgwyl i chi ddatgan a yw pob llinell yn rhan fanwl, yn is-cynulliad, meddalwedd, eitem catalog safonol, neu COTS.
Ffurf 2 yw'r man gwan arall. Mae'n dal deunyddiau, prosesau arbennig, a phrofion swyddogaethol. Y caffael maes sy'n cael ei hepgor amlaf yw'r cysylltiad rhwng pob proses arbennig a ffynhonnell achrededig ar yr adolygiad cywir o'r fanyleb. Os oes angen triniaeth wres ar ran, anodize, neu NDT, mae'r rheini'n brosesau arbennig; mae llawer o raglenni yn disgwyl iddynt gael eu perfformio mewn cyfleuster achrededig Nadcap, a dylai pecyn archwilio erthygl gyntaf AS9102 ddangos y fanyleb, yr adolygiad, a'r ffynhonnell. Rydym yn cydosod Ffurflen 1, 2, a 3 fel bod y dolenni hyn yn eglur, ac rydym yn balwnio'r lluniad i Ffurflen 3 fel bod gan bob nodwedd rif y gall archwiliwr ei ddilyn. Mae pecyn arolygu erthygl gyntaf glân AS9102 yn byrhau'ch adolygiad sy'n dod i mewn; un annelwig yn ei anfon yn ôl.
Y Pecyn Dogfennaeth Rydyn ni'n Eich Rhoi Chi
Rydym yn trin dogfennaeth fel rhywbeth y gellir ei gyflawni, nid fel ôl-ystyriaeth. Y pecyn isod yw'r hyn yr ydym yn rhoi gorchymyn rhannau CNC awyrofod i brynwr rheoledig.
| Dogfen | Yr hyn y mae'n ei brofi | Ble mae'n glanio yn eich ffeil |
|---|---|---|
| Adroddiad prawf melin + CoC | Gradd deunydd, rhif gwres, tarddiad toddi | Olrhain deunydd / cofnod DFARS |
| AS9102 Ffurflen 1–3 (Parch C) | Atebolrwydd rhan, cynnyrch a nodwedd | pecyn FAI |
| Tystysgrifau proses arbennig | Trin gwres, NDT, cotio ar y fanyleb gywir | Ffurflen 2 wrth gefn, tystiolaeth Nadcap |
| Arolygiad / adroddiad CMM | Canlyniadau dimensiynol yn erbyn print balŵn | FAI Ffurflen 3, derbyn lot |
| Tystysgrif cydymffurfio | Mae Lot yn cydymffurfio â PO a lluniadu adolygu | Ffeil derbyn / cyflenwr |
Dyma'r data sy'n bwydo eich cymhwyster cyflenwr a'ch adolygiad mewnol eich hun, y ffordd y mae cofnodion manylion wedi'u peiriannu yn llifo i ffeil cydosod lefel uwch.Ein dogfennaeth olrhainwedi'i strwythuro i ollwng i'r ffeil honno heb ei hailweithio.
Mae'r safonau y tu ôl i hyn yn symud, a dylech gynllunio ar gyfer y newid. Mae'r IAQG yn ailfrandio AS9100 fel IA9100, gyda chyhoeddiad wedi'i dargedu ar gyfer diwedd 2026 i alinio ag ISO 9001:2026, y rhyddhawyd ei Safon Ryngwladol Ddrafft ar Awst 27, 2025. Mae briffiau diwydiant gan gyrff ardystio yn disgwyl llif cyflenwyr llymach a rhannau rheoli a gallu i olrhain ffug cryfach. Mae ein proses peiriannu CNC awyrofod eisoes yn dal y data olrhain y mae'r newidiadau hynny'n pwyntio tuag ato, felly nid yw'r trawsnewidiad yn ailosod eich ffeil cyflenwr.
FAQ
A allwch chi ddarparu tystysgrifau melin y gellir eu holrhain i wres rhif ar gyfer pob swp, gyda tharddiad toddi DFARS?
Oes. Rydyn ni'n dal y rhif gwres wrth ei dderbyn ac yn ei gario trwy'r llwybrydd i'r pecyn tystysgrif. Ar gyfer gwaith amddiffyn, rydym yn cadarnhau'r ffynhonnell toddi yn erbyn DFARS 252.225-7009 cyn i ni brynu deunydd, ac mae'r dystysgrif cydymffurfio yn nodi'r tarddiad toddi.
Sut ydych chi'n delio â rhaglen newid canol- lluniadu ar ran wedi'i pheiriannu gan CNC?
Rydym yn rhewi'r rhan i adolygiad lluniadu penodol ar y gorchymyn gwaith a'r CoC. Mae newid adolygu yn agor gorchymyn gwaith newydd, a lle mae'r newid yn effeithio ar ffurf, ffit, neu swyddogaeth, mae'n sbarduno archwiliad erthygl gyntaf AS9102 rhannol neu lawn fesul Parch C. Rydych chi'n cael cofnod clir o ba lotiau y cafodd eu hadeiladu i ba adolygiad.
Ydych chi'n cefnogi prosesau arbennig achrededig Nadcap?
Rydym yn cydlynu triniaeth wres, NDT, a gorchuddio trwy ffynonellau achrededig ac yn dogfennu pob un ar Ffurflen 2 yn unol â'r adolygiad cywir o'r fanyleb. Os yw eich rhaglen yn enwi proseswyr cymeradwy penodol, rydym yn llifo'r gofyniad hwnnw i lawr.
Anfonwch y lluniad a'r galwadau penodol allan. Byddwn yn dweud wrthych yr amser arwain deunydd, y llwybr toddi-ffynhonnell, a beth yn union fydd yn eich pecyn FAI.Siaradwch â'n tîm awyrofodynghylch eich gofynion olrhain, neu gofynnwch am ein sampl dogfennaeth wedi'i halinio ag AS9102 i weld sut mae'n cyd-fynd â'ch ffeil cyflenwr.
