Peiriannu CNC Pres: Pam nad yw "Hawdd i'w Beiriant" yn golygu Hawdd i'w Gael yn Iawn
Rydyn ni wedi gweld hwn yn dod trwy ein drws o'r blaen. Mae'r print yn dweud pres C360, goddefgarwch ±0.02mm ar dwll M6 wedi'i edafu. Dosbarthodd y cyflenwr blaenorol swp llawn o - edafedd wedi'u mesur allan o fanyleb, gorffeniad arwyneb yn streipiog, a dangosodd hanner y rhannau newid dimensiwn gwan rhwng y darnau cyntaf a'r olaf yn y rhediad. Roedd y cwsmer yn tybio y byddai pres yn syml. Ac mewn theori, y mae. Yn ymarferol, mae'r dulliau methiant yn benodol, yn ailadroddadwy, a bron bob amser gellir eu holrhain yn ôl i benderfyniadau a wnaed cyn i'r sglodyn cyntaf gyrraedd y llawr.
Peiriannu CNC presag enw da am fod yn faddeugar. Mae'r enw da hwnnw'n cael ei ennill yn bennaf - C360 yw'r meincnod machinability y mae pob metel arall yn cael ei fesur yn ei erbyn. Ond mae "hawdd ei beiriant" yn cael ei gamddarllen gan "ddim angen disgyblaeth proses," a dyna lle mae'r problemau'n dechrau. Drifft dimensiwn ar rediadau hir, edafedd wedi'u rhwygo ar dyllau traw mân, dadlaminiad yn ystod platio nicel, sglodion rhuban yn lapio o amgylch offer ar dasgau C260 - nid yw'r un o'r rhain yn foddau methiant egsotig. Maent i gyd yn rhagweladwy. Ac mae modd eu hatal i gyd os ydych chi'n gwybod ble i edrych.
Gwir Achos Drifft Dimensiwn ar Rannau Pres
Naw gwaith allan o ddeg, drifft dimensiwn ar apeiriannu CNC presrhedeg - lle mae rhannau yn safle 1 a safle 200 yn mesur yn wahanol - yn dod i lawr i un o ddau beth: ehangiad thermol yn ystod y rhediad, neu straen gweddilliol yn y stoc bar yn rhyddhau'n gynyddol wrth i ddeunydd gael ei dynnu.
Gall pres newid dimensiynau ychydig o dan wres, a rhaid i'r peiriannydd gynllunio a gweithredu'r llwybr gosod a chyfarpar yn ofalus i gynnal goddefiannau o fewn terfynau derbyniol - cyfrif am ehangu thermol a springback ar arwynebau cymhleth ac mewn-cynulliadau ffitio agos. Ar turn Swisaidd sy'n rhedeg C360 ar gyflymder gwerthyd uchel heb oerydd llifogydd digonol, mae tymheredd y rhan yn dringo'n gynyddol ar draws rhediad cynhyrchu. Mae ehangiad thermol pres tua 19–20 µm/m· gradd . Ar ran diamedr 50mm, mae codiad tymheredd 10 gradd yn cyfateb i tua 10µm o dyfiant - yn ddigon i chwythu goddefiant ±0.02mm ar dyllu critigol.
Mae'r atgyweiriad ar ddrifft thermol yn syml: oerydd llifogydd cyson, gadewch i'r peiriant gyrraedd ecwilibriwm thermol cyn i chi ddechrau torri goddefgarwch-nodweddion hanfodol, ac os yw'r rhediad yn hir, mesurwch ar gyfnodau diffiniedig yn hytrach na'r -erthygl cyntaf a'r arolygiad terfynol yn unig.
Mae rhyddhau straen gweddilliol yn anoddach ac yn llai cyffredin i'w ddeall. Mae stoc bar pres oer wedi'i gloi-mewn straen o'r broses luniadu. Pan fyddwch yn tynnu symiau sylweddol o ddeunydd - pocedi dwfn, proffiliau ecsentrig, toriadau wyneb mawr - gall y rhan sbring ychydig wrth i'r straen ailddosbarthu. Yn achos gweithrediadau garw, anaml y bydd hyn yn bwysig. Ar orffen yn pasio i goddefgarwch tynn, mae'n ei wneud. Yr alwad gywir yw bod yn ymosodol yn fras, gadael 0.1-0.15mm ar nodweddion gorffen, gadael i'r rhan eistedd heb ei glampio am ychydig funudau os yw'r swydd yn caniatáu, yna cymerwch y pasyn gorffen. Mae'n ychwanegu efallai pum munud y rhan ar geometries cymhleth. Mae'n dileu dosbarth o fethiannau dimensiwn yn gyfan gwbl.
Dewis Gradd Peiriannu CNC Pres: Yr hyn y mae Eich Dewis Alloy yn ei Reoli Mewn gwirionedd
Mae'r rhan fwyaf o brintiau'n dweud "pres." Mae hynny'n iawn ar gyfer rhannau syml, ond ar gyfer unrhyw beth â goddefiannau tynn, gofynion platio, neu gyfyngiadau rheoleiddiol, mae dewis aloi pres yn effeithio'n uniongyrchol ar berfformiad peiriannu a nodweddion rhan derfynol mewn ffyrdd sy'n bwysig ymhell cyn i'r rhan gael ei harchwilio.

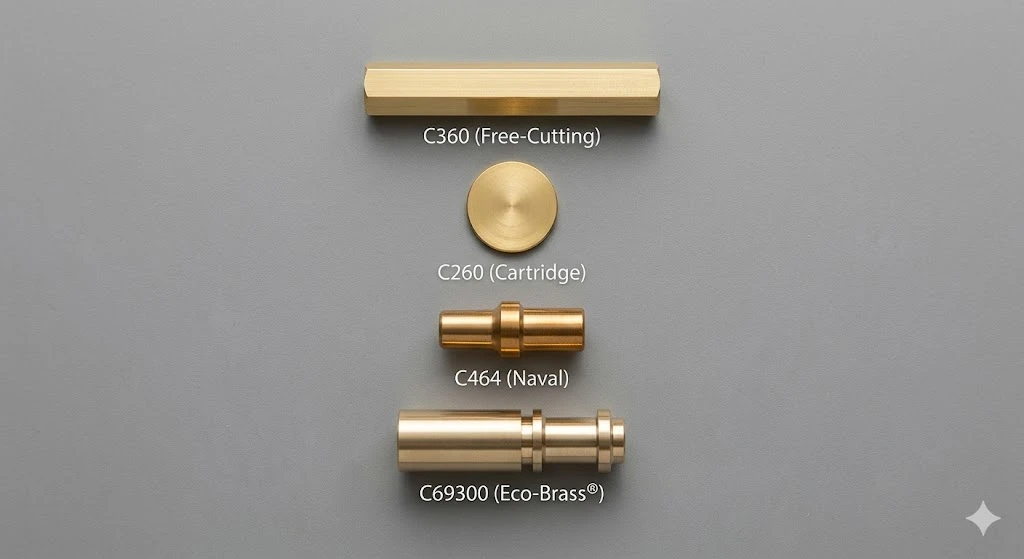

Dyma sut mae'r prif raddau yn pentyrru ar ei gyferdewis gradd peiriannu CNC pres:
| Gradd | Machinability | Arwain Cynnwys | Cryfder Allweddol | Gwyliwch Allan Am |
|---|---|---|---|---|
| C360 (Torri-Am Ddim) | 100% (meincnod) | ~3% | Amser beicio cyflymaf, rheolaeth sglodion gorau, traul offer isaf | Ddim yn cydymffurfio â RoHS; angen cyn{0}}driniaeth arweiniol cyn platio |
| C260 (Pres Cetris) | ~30% | Olrhain | Hydwythedd gorau, ymwrthedd cyrydiad da, RoHS-gallu | Sglodion rhuban hir; 25–40% o amser beicio arafach o gymharu â C360 |
| C464 (Pres Llynges) | ~30% | Olrhain | Gwrthiant dadseinio ar gyfer dŵr morol/heli | Materion sglodion tebyg i C260; nodi pryd mae'r amgylchedd yn mynnu hynny |
| C69300 (Eco-Pres) | ~70–80% | Sero | -di-blwm, yn cydymffurfio â RoHS, ffurfiant sglodion da | Cost deunydd uwch; ychydig yn fwy o draul offer na C360 |
| C385 (Pres Pensaernïol) | ~80% | ~3% | Gorffeniad addurniadol cryf, proffiliau allwthiol | Yr un cyfyngiadau plwm â C360 |
Mae'r bwlch rhwng C360 a C260 yn fwy nag y mae'r rhan fwyaf o beirianwyr yn ei ddisgwyl. Mae C360 25-40% yn gyflymach na C260 o ran peiriannu, ac mae'r gwahaniaeth hwnnw'n trosi'n uniongyrchol i amser beicio a chost uned ar unrhyw gyfaint uwchlaw'r prototeip. Os nad oes angen ffurfio oer neu ymwrthedd cyrydiad penodol C260 ar eich rhan, rhagosod i C360 ar gyfer cydran wedi'i pheiriannu yw'r alwad gywir - oni bai bod eich cais yn rhedeg i gyfyngiadau plwm.
Arwain-Peiriannu Pres Am Ddim a RoHS: Lle Mae Peirianwyr yn Cael eu Dal
Dyma lle rydyn ni'n gweld y pethau annisgwyl mwyaf y gellir eu hosgoi. Mae cwsmer yn pennu C360 ar gydran sy'n dod i ben mewn cydosodiad electroneg defnyddwyr a werthir yn yr UE. Mae'r rhan yn pasio arolygiad pob dimensiwn. Yna mae'r tîm cydymffurfio yn ei fflagio ar y cam olaf - ac mae angen ail-redeg yr archeb gyfan mewn aarwain-RoHS peiriannu pres am ddim-gradd sy'n cydymffurfio.
Nid yw safon C360 yn bodloni RoHS llym na safonau dŵr yfed modern fel NSF/ANSI 61. Ar gyfer y cymwysiadau hyn, dewisiadau amgen di-blwm fel Eco-Brass C69300, sy'n defnyddio silicon a ffosfforws yn lle plwm i gynorthwyo torri sglodion, yw'r amnewidiadau priodol.
Mae'r cyfaddawd ymarferol yn real: mae peiriannu pres rhydd o blwm ychydig yn arafach ac yn gwisgo offer carbid yn gyflymach na C360, a fydd yn cynyddu cost uned ychydig. Ar ein llinellau troi yn y Swistir, rydym fel arfer yn gweld cynnydd mewn amser beicio 15-25% ar rannau cyfatebol C69300 yn erbyn C360. Mae hynny'n delta cost sy'n werth ei wybod cyn i chi osod cyllideb eich prosiect.
Un peth sy'n dal peirianwyr oddi ar y gard ar bres plwm sy'n mynd i'r platio: mae C360 angen cyn-driniaeth blwm cyn platio - fel arfer dip llachar ynghyd â thrawiad copr - gan ychwanegu cost fesul rhan, tra bod C260 yn mynd yn syth i'r tanc platio heb-driniaeth ymlaen llaw. Os oes gan eich rhan fanyleb gorffeniad nicel electroless a'ch bod yn cymharu dyfynbrisiau cyflenwyr, gwnewch yn siŵr eich bod yn cymharu afalau ag afalau wrth brosesu peiriant post.
Gwallau Cyffredin vs Arfer Cywir: Cyfeirnod Maes
| Arsylwyd Problem | Achos Cyffredin | Dull Cywir |
|---|---|---|
| Edau wedi'u rhwygo ar -tyllu tyllau mân | Tap diflas, pigo annigonol ar dyllau dall, hylif torri anghywir | Tap carbid miniog, cylch pigo ar dyllau dall, olew torri gludedd isel |
| Sglodion rhuban yn lapio ar C260/C464 | Cyfradd bwydo isel, dim{0}}strategaeth torri sglodion | Cynyddu ymborth y Parch; defnyddio -mewnosodiadau torrwr sglodion wrth droi; -oerydd pwysedd uchel ar dyllau dwfn |
| Drift dimensiwn ar draws rhediad cynhyrchu | Adeiladiad thermol-i fyny, dim amsugno cydbwysedd | Oerydd llifogydd, peiriant cynhesu-cylch i fyny, archwiliad egwyl ar 50/100/150 rhan |
| Methiant adlyniad platio ar ôl peiriannu | Halogiad olew torri gweddilliol, aloi anghywir ar gyfer llinell blatio | Ultrasonic diseimio cyn platio; cadarnhau cydnawsedd aloi â phroses platio |
| Burrs ar ochr allanfa tyllau drilio | Cyfradd bwydo rhy uchel, dril diflas | Lleihau porthiant ar dorri tir newydd, defnyddio driliau pwynt hollti, protocol dadburr wedi'i gynnwys yn y llwybro |
| Rhan yn tarddu allan o oddefgarwch ar ôl unclamping | Straen gweddilliol wrth ryddhau stoc bar | Garw → unclamp → ail{0}}gosodyn → gorffen trosglwyddo nodweddion critigol |
Mae mater yr edefyn yn haeddu nodyn penodol. Ar yr M4 a thapiau twll dall llai yn C360, rydym yn rhedeg cylch pigo er nad yw pres yn ei gwneud yn ofynnol yn llwyr - nid ar gyfer gwacáu sglodion, ond i atal y tap rhag llwytho i fyny a micro-gallu'r ffurf edau ar waelod y twll. Mae'n -ail ychwanegiad at amser beicio sy'n dileu modd gwrthod cyson ar gysylltwyr traw mân a gorchuddion synhwyrydd.

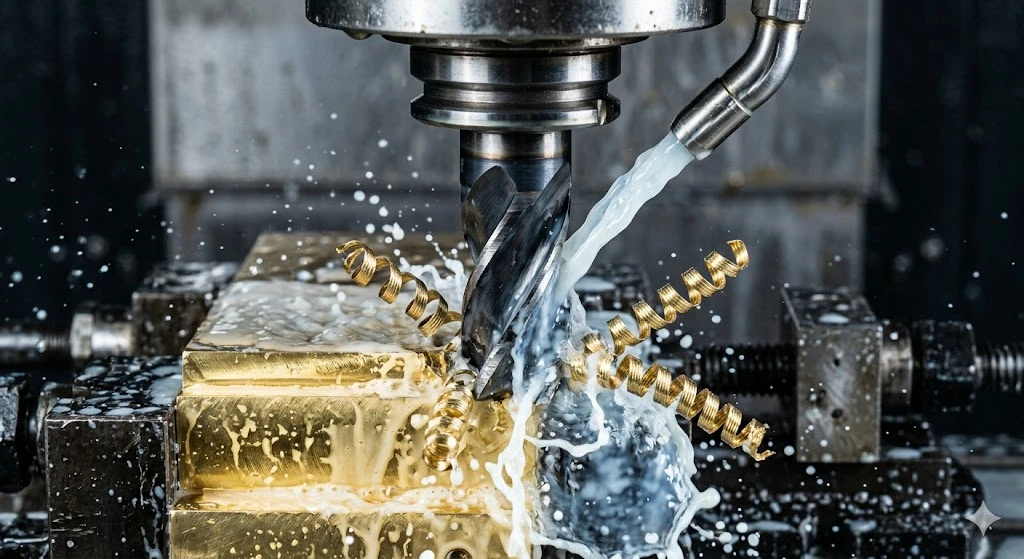

Torri Paramedrau Sy'n Gweithio Mewn Gwirionedd
Ar gyfer peirianwyr sydd angen geirda cychwynnol ar gyferrhannau pres CNC wedi'u peiriannugosodiad cynhyrchu:
| Gweithrediad | aloi | Cyflymder Torri | Cyfradd Bwydo | Nodyn Offer |
|---|---|---|---|---|
| Troi CNC (garw) | C360 | 250-400 m/munud | 0.10–0.20 mm/cyf | Carbid heb ei orchuddio; rhaca positif |
| Troi CNC (gorffen) | C360 | 400-600 m/munud | 0.05–0.10 mm/cyf | Mewnosodiad caboledig; ymyl miniog |
| Troi CNC | C260/C464 | 150-250 m/munud | 0.08–0.15 mm/cyf | Argymhellir mewnosod torrwr sglodion |
| Melino CNC | C360 | 300-500 m/munud | 0.003-0.010 mewn / dant | 2-3 carbid ffliwt; helics uchel |
| Drilio | C360 | 80-150 m/munud | 0.05–0.12 mm/cyf | Hollti -dril pwynt; pigo ar dyllau dall |
Man cychwyn ceidwadol ar gyfer C360 ar turn yw 300 SFM gyda phorthiant o 0.005 modfedd fesul chwyldro; oddi yno, mae'r rhan fwyaf o siopau yn gwthio cyflymder wyneb i 600 SFM neu uwch ac yn addasu porthiant ar gyfer gofynion gorffen. Rydym yn rhedeg yn agosach at y pen uchaf ar ein canolfannau troi Swistir ar gyfer cynhyrchu swyddi C360 - mae'r deunydd yn ei oddef, ac mae'r gwahaniaeth amser cylch ar gyfaint yn sylweddol.
Un paramedr nad yw'r mwyafrif o dywyswyr yn ei grybwyll: ar docynnau gorffenpeiriannu CNC preslle mae angen garwder arwyneb o dan Ra 0.8µm, mae dyfnder y toriad mor bwysig â chyflymder. Rydym yn dal DOC gorffen i 0.05–0.08mm ac yn defnyddio offer ffliwt caboledig. Bydd ceisio cyflawni gorffeniad drych ar 0.2mm DOC gyda mewnosodiad safonol yn rhoi Ra 1.6µm cyson i chi a dim gwell, waeth pa mor gyflym rydych chi'n troelli.
Nodiadau DFM Cyn i Chi Gwblhau Eich Argraffiad
Tri pheth yr ydym yn tynnu sylw atynt amlaf yn ystod adolygiad DFM ar rannau pres:
Galwadau edau heb ddosbarth goddefgarwch.Nid yw "edau M6" yn fanyleb gyflawn. Nodwch 6H ar gyfer ffitiau safonol, 5H ar gyfer tyn, neu 4H ar gyfer cymwysiadau offeryn manwl. Mae'r gwahaniaeth mewn diamedr bach rhwng tap 6H a 4H yn fesuradwy, ac os ydych chi'n cydosod â chlymwr wedi'i brynu allan i oddefiant nad yw'n cyfateb i'ch galwad allan, fe gewch chi raglwyth cydosod anghyson.
Trwch wal o dan 0.8mm ar gydrannau wedi'u troi.Mae pres yn ddigon meddal i waliau tenau anffurfio o dan rymoedd torri a phwysau clampio. Os oes gan eich dyluniad nodwedd o dan 0.8mm, rhowch sylw iddo am sgwrs gosod cyn i'r swydd fynd i'r cynhyrchiad. Yn aml byddwn yn argymell dull clampio gwahanol neu addasiad llwybr offer sy'n lleihau grym torri rheiddiol ar y rhan denau.
Manyleb platio wedi'i osod cyn cadarnhau aloi.Os yw'ch print yn galw nicel electroless i ASTM B733 a'r aloi yn C360, mae angen i'r siop blatio wybod - bod y driniaeth cyn-yn ychwanegu cam a chost nad yw'n ymddangos mewn dyfynbris platio safonol. Nodwch yr aloi a'r gofyniad platio gyda'i gilydd ar y llun. Osarwain-RoHS peiriannu pres am ddimmae angen cydymffurfio, cadarnhewch C69300 neu C260 gyda'ch gwerthwr platio cyn i chi gloi'r BOM.
Pa Fanwl Ganolig Sy'n Rhedeg ar Swyddi Pres
Eingwasanaethau peiriannu CNC prescwmpasu'r ystod aloi lawn - C360, C260, C464, a C69300 ar gyfer cymwysiadau sy'n cydymffurfio â RoHS. Ar ochr yr offer, mae troi pres yn rhedeg ar ein llinellau CNC Swisaidd ar gyfer rhannau diamedr bach cymhleth ac ar ein canolfannau troi aml-echel ar gyfer cydrannau mwy. Rydym yn dal ±0.005mm ar nodweddion troi C360 wrth gynhyrchu, a ±0.01-0.02mm ar nodweddion wedi'u malu yn dibynnu ar geometreg.
Ar gyfer cwsmeriaid sy'n cludo i farchnadoedd yr UE neu adeiladu dyfeisiau meddygol, rydym yn prosesu fel mater o drefnrhannau pres wedi'u peiriannu'n fanwlyn C69300 a chadarnhau cydymffurfiaeth RoHS â thystysgrifau materol ar bob archeb. Mae ein system ansawdd sy'n cydymffurfio ag ISO 13485 yn cwmpasu olrhain deunydd llawn o dystysgrif stoc bar trwy adroddiad CMM terfynol - sy'n bwysig ar gymwysiadau meddygol a lled-ddargludyddion lle mae dogfennaeth lot yn rhan o'r hyn y gellir ei gyflawni, nid yn ôl-ystyriaeth.
Os yw eich print yn dod oddi ar wrthodiad cyflenwr blaenorol neu os ydych yn gweld canlyniadau anghyson ar swydd pres presennol,anfonwch eich llun atom i gael adolygiad DFM am ddim. Byddwn yn edrych ar ddewis aloi, galwadau goddefgarwch, manylebau edau, a gofynion platio gyda'i gilydd cyn i ni ddyfynnu - oherwydd bod y materion sy'n achosi ail-rediadau bron bob amser yn weladwy yn y llun cyn torri'r rhan gyntaf.
Siaradwch â'n peirianwyram eich cydran pres - rydym yn ymateb o fewn 24 awr.
FAQ: Yr hyn y mae Peirianwyr Mewn gwirionedd yn ei Ofyn Am Peiriannu CNC Pres
C: Mae fy mhrint yn nodi C360, ond mae gwneuthurwr fy nghontract yn dweud bod angen i mi newid i bres heb blwm ar gyfer allforio o'r UE. Beth yw fy opsiynau?
C69300 (Eco-Brass) yw'r amnewidyn swyddogaethol agosaf - mae'n ei beiriannau ar tua 70–80% o radd peiriannu C360 ac mae'n bodloni gofynion RoHS a REACH heb y gosb cyn triniaeth arweiniol ar blatio. Mae C260 yn opsiwn os oes angen gallu ffurfio oer ar eich rhan, ond disgwyliwch 25–40% o amser beicio hirach a chost uned uwch. Cadarnhewch y newid gyda'ch cyflenwr platio cyn newid y BOM - mae'r camau prosesu yn wahanol a dylai'r effaith cost fod yn eich dyfynbris.
C: A allwch chi ddal ±0.01mm ar gorff falf pres wrth gynhyrchu, nid dim ond yr erthygl gyntaf?
Ydy, ar nodweddion sy'n addas iddo - turio wedi'u troi, diamedrau siafft, a dimensiynau wynebu ar C360 mewn rhediadau cynhyrchu. Mae goddefiannau tynn o ±0.02-0.025mm yn gyraeddadwy ar nodweddion addas gyda chyfluniad cynhyrchu safonol; llymach na'r hyn sy'n ofynnol fesul-rhan o ddilysu CMM ac yn ychwanegu cost archwilio. Yr ateb gonest ymlaenpres CNC durniwyd rhannau costar ±0.01mm yw bod gorbenion arolygu yn aml yn fwy na'r gost peiriannu delta - gwnewch yn siŵr bod gwir angen y gofyniad swyddogaethol cyn cloi'r fanyleb.
C: Rydym yn gweld methiannau adlyniad platio ar rannau C360 nicel - plated gan ein cyflenwr presennol. Beth sy'n ei achosi?
Dau droseddwr tebygol: halogiad olew torri gweddilliol heb ei dynnu'n llawn cyn ei blatio (diseimio ultrasonic yw'r atgyweiriad safonol, nid dim ond wipe toddyddion), neu nid yw'r llinell blatio yn rhedeg y plwm sydd ei angen ar brotocol cyn triniaeth C360. Gofynnwch yn benodol i'ch cyflenwr a yw'n gwneud trawiad llachar a streic copr cyn y bath nicel. Os nad ydyn nhw'n gwybod beth mae hynny'n ei olygu, dyna'ch ateb.
C: A yw'n werth nodi C260 ar gyfer rhan wedi'i durnio sydd hefyd angen peiriant postio?
Dim ond os yw'r gweithrediad ffurfio yn ei gwneud yn ofynnol mewn gwirionedd. Mae mantais hydwythedd C260 yn real ar gyfer troadau radiws tynn a gweithrediadau crychu. Ond os yw eich "ffurfio" yn wasg ysgafn-ffit neu weithrediad polio safonol, mae C360 yn delio â'r ddau heb unrhyw broblem ac mae'ch cost peiriannu yn aros yn is. Wrth gefn C260 ar gyfer rhannau lle byddai'r geometreg ffurfio yn cracio C360 - gallwn ddweud wrthych pa gategori y mae eich dyluniad yn perthyn iddo yn ystod adolygiad DFM.
