Eich braced adeileddol yw Ti-6Al-4V, trwch wal 1.2mm yn y rhan deneuaf, dau dyllu ongl cyfansawdd sydd angen bod yn consentrig i ±0.01mm. Llinell amser y rhaglen yw 6 wythnos o'r rhyddhau llun i'r erthygl gyntaf. Daeth eich adolygiad DFM yn ôl gyda thair baner - ac nid oes yr un ohonynt yn ymwneud â'r diflastod.

Maen nhw'n ymwneud â gosod mynediad, dilyniannu lleddfu straen, a radiws cornel mewnol 0.3mm ar boced ddofn 14mm sy'n gorfodi newid teclyn i raglen ganol{{{-) melin ben 0.6mm. Mae pob baner yn ychwanegu amser. Mae dau ohonynt yn ychwanegu cost na allwch ei hadennill heb newid lluniad. Dyma bethAwyrofod peiriannu CNCmewn gwirionedd mae gwaith yn edrych fel ar y cam DFM - nid cwestiynau gallu, ond geometreg a phenderfyniadau dilyniannu a wnaed yn ystod dylunio ac sydd bellach yn perthyn i'r peiriannydd i'w datrys.

Pam mae Peiriannu CNC Awyrofod yn Dechrau Gyda Dewis Deunydd, Nid Dewis Peiriant

Mae'r dewis peiriant yn dilyn o'r deunydd a'r set nodwedd. Beth sy'n gyrru'r cynllun proses i mewnawyrofod peiriannu cncgwaith yw ymddygiad y deunydd o dan amodau torri, ac a yw geometreg y dyluniad yn creu gwrthdaro rhwng yr hyn sydd ei angen ar y deunydd a'r hyn y mae'r set nodwedd yn ei ofyn.

Mae tri deunydd yn tra-arglwyddiaethu ar gydrannau strwythurol a mecanyddol awyrofod: 7075-T651 alwminiwm ar gyfer pwysau-strwythurau critigol, Ti-6Al-4V ar gyfer cymwysiadau llwyth a thymheredd uchel, ac Inconel 718 ar gyfer amgylcheddau blinder trychiad poeth a chylch uchel. Mae gan bob un resymeg proses benodol.

7075-T651peiriannau'n gyflym, yn dal goddefiannau tynn, ac yn costio cymharol ychydig i'w dorri. Mae dynodiad -T651 yn bwysig: mae'r cyflwr cyn-ymestyn yn golygu llai o straen gweddilliol yn y stoc, sy'n golygu symudiad llai dimensiwn ar ôl garwhau trwm. Nodwch T6 yn lle hynny ac efallai y cewch yr un cryfder ar bapur ond gryn dipyn yn fwy gwanwyn-yn ôl ar nodweddion wal tenau - sy'n berthnasol icnc machining awyrofod alwminiwm wal denaustrwythurau fel pocedi asennau a gweoedd spar lle gall trwch wal ostwng o dan 0.8mm.

Ti-6Al-4Vyw bleawyrofod cnc peiriannu rhannau titaniwmrhaglenni fel mater o drefn yn colli amser. Mae dargludedd thermol y deunydd tua un rhan o ddeg o alwminiwm. Nid yw gwres yn gwacáu gyda'r sglodyn - mae'n canolbwyntio ar flaen y gad, yn cyflymu traul offer, ac os na reolir y broses, mae'n cynhyrchu arwyneb caled sy'n gwneud pob pasiad dilynol yn galetach na'r olaf. Nid awgrymiadau yw paramedrau'r broses; dyma'r ffenestr rhwng oes offer derbyniol a methiant offer bob 3-4 munud.

Inconel 718yn sgwrs ar wahân. Os yw'ch llun yn galw am Inconel, mae angen lluosi'r amcangyfrif o amser peiriant ar gyfer rhan alwminiwm cyfatebol ag o leiaf 8 × cyn i chi gyllidebu'r rhaglen.

Titaniwm: Lle mae Peiriannu CNC Awyrofod yn Mynd yn Gyflym yn ddrud

Canysawyrofod cnc peiriannu rhannau titaniwm, mae paramedrau'r broses yn dynnach nag y mae'r rhan fwyaf o siopau yn eu cyhoeddi. Mae'r niferoedd isod yn adlewyrchu'r hyn rydyn ni'n ei redeg ar Ti-6Al-4V wrth gynhyrchu - nid y gwerthoedd ceidwadol o gatalog offer, ac nid y gwerthoedd ymosodol sy'n edrych yn dda ar amcangyfrif amser cylch ond sy'n dinistrio offer ym mhob rhan arall.

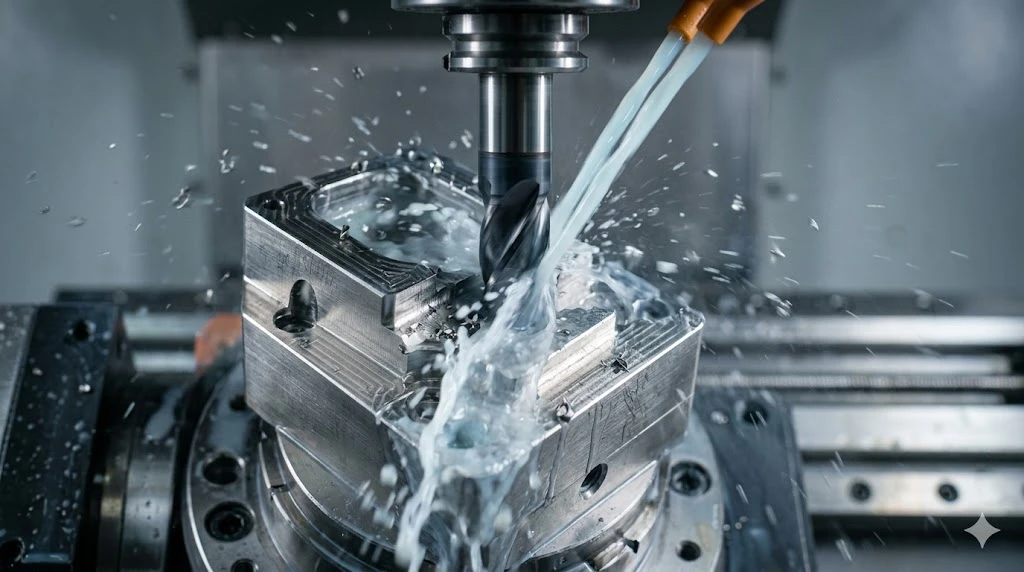

Y strategaeth oerydd yw'r eitem a nodir o dan{0}} amlaf ar gynllun proses titaniwm. Nid yw oerydd llifogydd sydd wedi'i anelu at y corff rhan yn oeri'r parth torri ar ditaniwm - mae'n oeri wyneb y rhan, ac nid dyna lle mae'r gwres. Trwy-gwerthyd uchel-oerydd pwysedd wedi'i gyfeirio at yr offeryn-rhyngwyneb workpiece yw'r gosodiad cywir. Ar bocedi dwfn a thyllau, ychwanegu chwyth aer i gynorthwyo gwacáu sglodion; mae-torri sglodion ar ditaniwm yn achosi caledu gwaith lleol a all gynhyrchu nodweddion goddefgarwch hyd yn oed pan fo'r llwybr offer yn gywir.

Un manylyn dilyniannu sy'n bwysig ar rannau strwythurol titaniwm gyda nodweddion lluosog: garw'r rhan gyfan cyn i unrhyw orffeniad fynd heibio. Mae straen titaniwm-yn ymlacio'n arafach nag alwminiwm, ond mae'n symud. Bydd rhan wedi'i garwhau i +0.3mm o stoc ac yna'n cael ei adael dros nos cyn gorffen yn rhoi arwyneb cyfeirio mwy sefydlog i chi nag un wedi'i arw a'i orffen yn syth yn yr un gosodiad. Mae hyn yn arbennig o berthnasol arAwyrofod peiriannu CNCcromfachau a gorchuddion lle mae datumiau lluosog yn cael eu peiriannu mewn dilyniant - mae'r berthynas ddimensiwn rhyngddynt yn dibynnu ar faint o straen a ryddhawyd rhwng gweithrediadau.

Alwminiwm Tenau-Adeileddau Waliau: Gosod Yw'r Broses

Cnc peiriannu awyrofod alwminiwm wal denaumae rhannau - asen-strwythurau poced, gorchuddion electroneg, gweoedd braced - yn methu wrth osod cyn iddynt fethu wrth dorri. Bydd wal 0.8mm ar ran alwminiwm 120mm sydd wedi'i glampio â 15 N·m o trorym ar ddau bwynt yn gwyro 0.04–0.09mm o dan y llwyth clampio yn unig, cyn i'r werthyd ddechrau. Nid yw'r gwyriad hwnnw yn weladwy; y rhan yn edrych yn fflat yn y vise. Dim ond pan fyddwch chi'n rhyddhau'r clamp ac mae'r rhan yn dod yn ôl yn fesuradwy y gellir ei fesur.

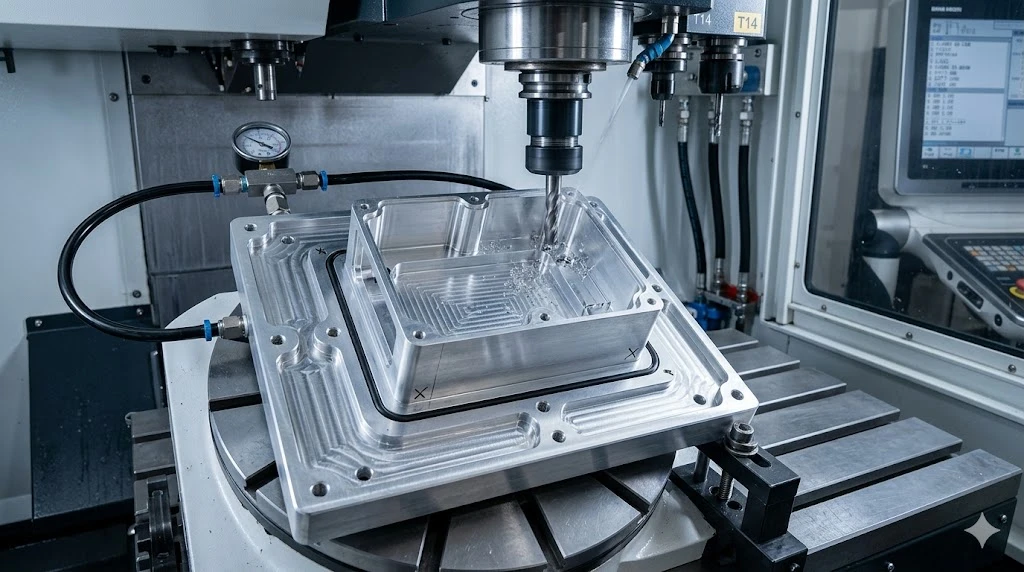

Nid y gosodiad yw clampio taniwr - sy'n cyflwyno clebran. Y gosodiad yw cefnogi'r rhan ar fwy o bwyntiau gyda grym clampio unigol is, neu ddefnyddio gosodiadau gwactod ar yr wyneb datwm cyntaf cyn peiriannu'r nodweddion sy'n creu'r wal denau. Mae'r dilyniant yn bwysig: peiriannwch wynebau'r datwm a thyllau cyfeirio yn gyntaf, gyda'r rhan mewn stoc lawn, yna gweithrediadau poced cynyddol yn gweithio o'r rhan fwyaf trwchus sy'n weddill tuag at y teneuaf.

Canysawyrofod peiriannu cncrhannau alwminiwm lle mae gwastadrwydd ar ôl peiriannu yn allbwn critigol - strwythurau mowntio optegol, wynebau selio, seiliau manwl - rydym yn adeiladu mewn gweithrediad dau gam: garw i +0.4mm, lleddfu straen ar 150–180 gradd am 2–4 awr (ar gyfer 7075; 130 gradd), yna gorffeniad 6061. Mae'r cylch thermol yn ddigon byr i ffitio o fewn diwrnod cynhyrchu safonol ac yn gyson yn dod â gwastadrwydd terfynol o fewn 0.01mm ar wynebau hyd at 200mm rhychwant. Hebddo, ar ran â geometreg poced gymhleth, gall gwastadrwydd amrywio 0.03-0.08mm yn dibynnu ar gyflwr straen gwreiddiol y stoc.

Inconel ac Aloion Tymheredd Uchel: Rhesymeg Proses

Os yw eichpeiriannu cnc awyrofodrhaglen yn cynnwys Inconel 718 neu superalloys nicel tebyg, mae'r adolygiad DFM yn gwasanaethu swyddogaeth wahanol nag y mae ar gyfer alwminiwm neu ditaniwm. Gydag alwminiwm, mae DFM yn ymwneud ag optimeiddio geometreg. Gyda Inconel, mae DFM yn ymwneud â phenderfynu pa nodweddion y gellir eu peiriannu'n realistig o gwbl, a pha rai y dylid eu symud i EDM neu falu.

Nid yw Inconel 718 ar galedwch llawn (39-46 HRC ar ôl heneiddio) yn ddeunydd melino yn yr ystyr confensiynol ar gyfer nodweddion cain. Radi mewnol o dan 1.5mm ar bocedi dwfn, edafedd mewn-tyllau sy'n ddyfnach na 1.5 × diamedr, a thyllau gyda gofynion Ra o dan 0.8μm heb falu - yr holl uwchgyfeirio prosesau sbarduno hyn y mae angen eu nodi cyn dyfynnu'r rhaglen, nid ar ôl i'r offeryn cyntaf dorri.

Ar gyfer{0}}cydrannau adran poeth lle mae angen Inconel, mae'r cynllun proses bron bob amser yn cynnwys offer ceramig ar gyfer garw, CBN ar gyfer turio gorffen, ac EDM gwifren ar gyfer unrhyw nodwedd lle mae angen cornel fewnol miniog yn swyddogaethol. Mae cynnwys y gweithrediadau hyn yn y rhaglen o'r cychwyn cyntaf yn cynhyrchu cost rhagweladwy. Mae dod o hyd iddynt ar ôl-dyfynbris offer safonol yn cael ei gyhoeddi yn achosi oedi rhaglen.

Dogfennaeth ac Olrhain ar gyfer Cadwyni Cyflenwi Awyrofod

Awyrofod cnc machining as9100 dogfennaethgofynion yw pan fo hawliadau gallu cyflenwyr yn bodloni'r cyflenwad gwirioneddol. Mae AS9100D yn gofyn am olrhain cynnyrch a phroses, rheoli cyfluniad, ac archwiliad erthygl gyntaf i AS9102 ar gyfer ffurfweddiadau rhan newydd neu wedi'u newid. Beth mae hynny'n ei olygu'n weithredol: mae angen cyswllt olrhain ar bob rhediad cynhyrchu o dystysgrif melin deunydd crai i rif cyfresol rhan gorffenedig, ac mae angen i'r cofnod arolygu ddangos gwerthoedd mesuredig, nid stampiau.

Mae'r bwlch rhwng siop sydd ag ISO 9001 ac un sydd wedi'i halinio'n wirioneddol AS9100D-yn ymddangos yn y cofnodion arolygu yn y broses a'r system NCR. Mae angen system rheoli ansawdd ar ISO 9001; Mae AS9100D yn mynnu bod y system yn cael ei chymhwyso i ffurfweddiad y cynnyrch a bod cofnodion yn cefnogi archwiliad ac ymchwiliad gwraidd-achosion. Os na all cofnodion ansawdd cyflenwr ateb "pa beiriant a dorrodd y nodwedd hon, ar ba ddyddiad, a beth oedd y gwerth mesuredig adeg yr arolygiad" ar gyfer rhif cyfresol penodol, nid ydynt yn gallu AS9100D waeth beth fo'u tystysgrif.

Lle mae Gallu Proses MID yn Ffitio

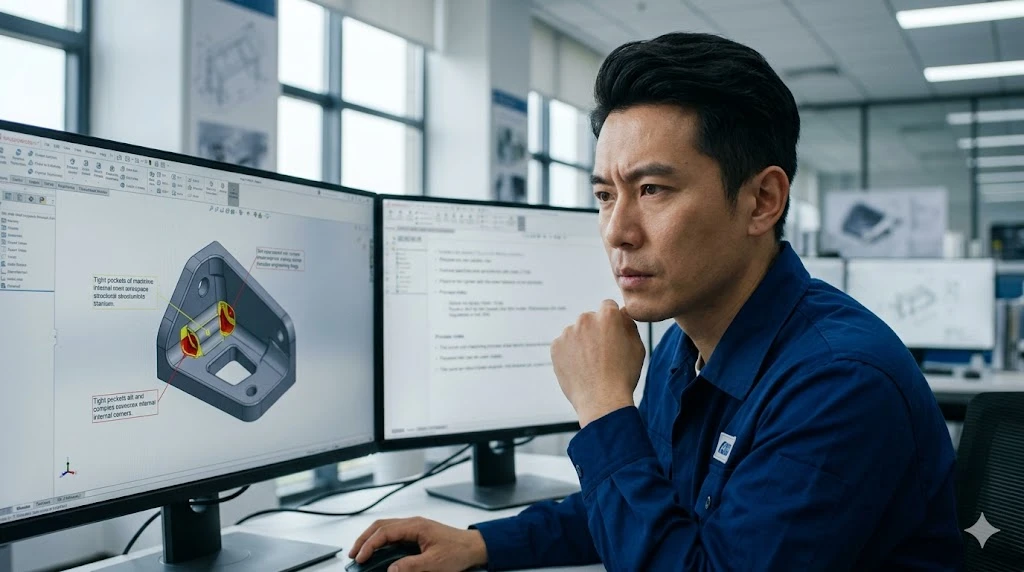

Mae ein desg DFM yn adolygu ffeiliau STEP bob dydd ar drawsAwyrofod peiriannu CNCrhaglenni - rhannau strwythurol titaniwm, gorchuddion alwminiwm, ffitiadau Inconel, a-cydrannau rhyngwyneb cyfansawdd sydd angen nodweddion wedi'u peiriannu ar ddatwm manwl gywir. Mae'r adolygiad yn tynnu sylw at wrthdaro geometreg, pentyrru goddefgarwch- risgiau i fyny, a phenderfyniadau dilyniannu cyn dyfynnu'r rhaglen, nid ar ôl i'r darn cyntaf gael ei ddileu.

peiriannu CNCyn MID gorchuddion 5-echel ar yr un pryd, troi Swisaidd ar gyfer siafftiau main a phinnau manwl, cyfansawdd melin dro ar gyfer rhannau sydd angen nodweddion cylchdro a phrismatig mewn un gosodiad, a gwifren EDM ar gyfer nodweddion caled a phroffiliau mewnol na ellir eu melino. Einawyrofod CNC peiriannugwaith yn rhedeg o dan ISO 13485-rheoli ansawdd sy'n cydymffurfio â'r gallu i olrhain digidol - tystysgrif deunydd i gofnod cludo - ar bob rhif rhan.

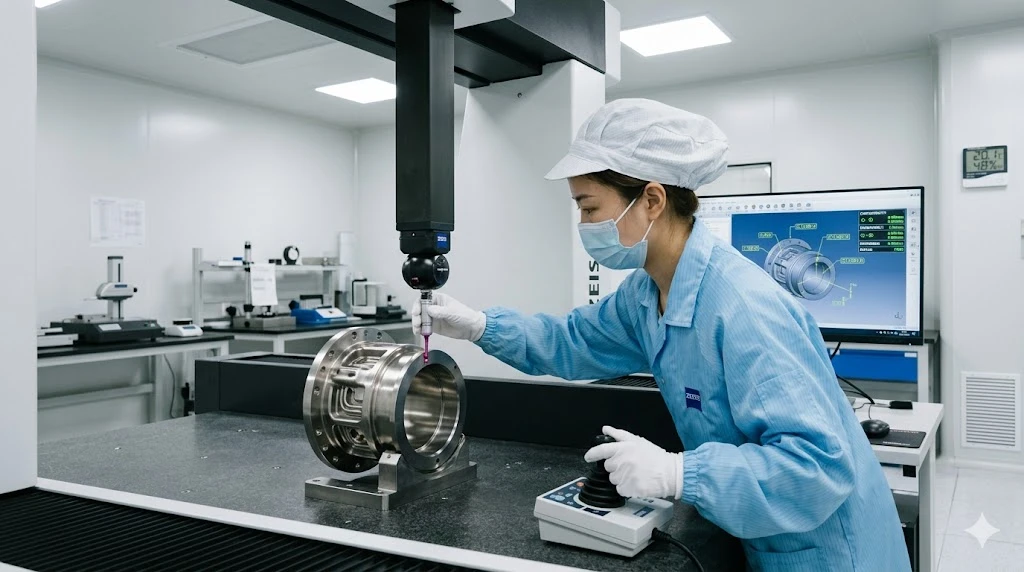

Ar gyfer erthyglau cyntaf ar raglenni newydd, rydym yn darparu fformat FAIR i AS9102 llawn, adroddiadau CMM gyda gwerthoedd mesuredig ar bob dimensiwn critigol, a phecyn olrhain deunydd. Os oes angen dogfennaeth PPAP neu ISIR ar eich cwsmer neu raglen, rydym yn ymgorffori hynny yng nghynllun y rhaglen wrth ddyfynnu.

Anfonwch eich ffeil STEP i'ntîm peirianneg prosesar gyfer adolygiad DFM ysgrifenedig - wedi'i ddychwelyd o fewn 24 awr, nid oes angen ymrwymiad. Os ydych chi'n gynharach yn y rhaglen a bod angen ichi drafod cyllideb goddefiant neu amnewid deunydd ar sail-strwythur hollbwysig, yr un tîm sy'n ymdrin â hi. Dechreuwch yn bishenprecision.com.

FAQ

Pa radiws cornel mewnol ddylwn i ei nodi ar bocedi dwfn yn Ti-6Al-4V er mwyn osgoi torri offer ac oedi rhaglenni?

Ar gyfer dyfnder poced D, y radiws cornel mewnol lleiaf ymarferol yw D/4 - ond ar ditaniwm yn benodol, ewch i D/3 lle bynnag y mae'r dyluniad yn caniatáu. Mae grymoedd torri titaniwm yn sylweddol uwch nag alwminiwm, sy'n golygu bod melin ben diamedr fach sy'n gweithio radiws tynn o dan fwy o lwyth fesul trawstoriad uned. Mae poced 12mm-dwfn yn Ti-6Al-4V gyda chornel R2 yn gofyn am felin ben 4mm sy'n rhedeg ar gyflymder is a phorthiant; mae nodi R4 ar yr un boced yn caniatáu ichi redeg offeryn mwy, mwy anhyblyg ar baramedrau cynhyrchiol. Os nad oes gan geometreg y gornel unrhyw gyfyngiad swyddogaethol, nid yw'r newid radiws yn costio dim ar y lluniad ac mae'n arbed 20–35% o'r amser beicio ar y nodwedd honno.

A allwch chi ddal crynodedd ±0.005mm ar dwll titaniwm o'i gymharu â datwm OD heb ei falu?

Ar ddiamedr turio dros 8mm, ie - gyda phas diflas gorffeniad pwrpasol ar werthyd anhyblyg, oerydd gwerthyd trwy-, a newid teclyn i fewnosodiad newydd cyn y cylch gorffen. Nid y peiriant yw'r cyfyngiad; mae'n sefydlogrwydd thermol. Mae dargludedd isel titaniwm yn golygu bod tymheredd y rhan ar ddiwedd y garw yn fesuradwy yn uwch nag ar y dechrau. Rydyn ni'n gadael i'r rhan sefydlogi o fewn 2 radd o amgylch cyn cymryd y pas turio gorffen. Heb y sefydlogi hwnnw, gall y diamedr turio ddarllen 0.003-0.008mm yn fwy yn syth ar ôl ei dorri nag y bydd ar fesur tymheredd ystafell. Ar gyfer tyllau sy'n llai na 6mm o ddiamedr, neu ofynion crynodedd yn dynnach na ±0.003mm, malu yw'r llwybr dibynadwy.

Sut mae gofyniad dogfennaeth AS9100D yn newid rhwng prototeip a gorchymyn cynhyrchu?

Ar brototeip, y ddogfennaeth ddefnyddiol leiaf yw adroddiad dimensiwn gyda gwerthoedd mesuredig gwirioneddol a thystysgrif materol. Mae hynny'n ddigon i ddilysu'r dyluniad. Ar orchymyn cynhyrchu - neu ar unrhyw ran sy'n mynd i mewn i gynulliad ardystiedig math - mae angen adroddiad archwilio erthygl gyntaf llawn i AS9102 ar ffurfweddiad y cynhyrchiad cyntaf, yn-cofnodion proses y gellir eu holrhain i rif cyfresol, a CoC ar bob llwyth. Y sbardun ar gyfer FAIR newydd yw adolygiad lluniadu, newid proses, neu newid cyflenwr - nid archeb newydd yn unig. Os bydd eich rhaglen yn newid unrhyw un o'r tri pheth hynny rhwng y prototeip a'r cynhyrchiad, cyllidebwch ar gyfer cylch erthyglau cyntaf newydd.

Pryd mae angen gosod dan wactod yn erbyn clampio vise safonol ar wal awyrofod alwminiwm tenau?

Pan fydd trwch wal yn disgyn o dan 1.5mm ar rychwant heb ei gynnal sy'n hwy na 60mm, mae clampio vise safonol yn cyflwyno digon o wyriad i effeithio ar allbwn dimensiwn - yn enwedig gwastadrwydd a chyfochredd. Y prawf ymarferol: cyfrifwch y gwyriad clampio yn y rhan deneuaf gan ddefnyddio model pelydr syml (δ=FL³/3EI ar gyfer wal cantilifer). Os yw'r canlyniad yn fwy na 30% o'ch goddefgarwch gwastadrwydd, y strategaeth clampio yw eich prif risg proses, nid y llwybr offer. Mae gosodion gwactod yn dosbarthu'r grym dal ar draws yr wyneb datwm llawn ac yn dileu gwyriad lleol. Mae'n ychwanegu amser gosod ond yn dileu'r ail-waith gwastadrwydd y mae clampio safonol yn ei gynhyrchu ar rannau yn y dosbarth geometreg hwn.
