Deunyddiau Peiriannu CNC: Sut Mae Eich Dewis Deunydd yn Gyrru Goddefiannau, Bywyd Offeryn, A Rhan Gost

Deunyddiau Peiriannu CNC: Sut Mae'ch Dewis Deunydd yn Gyrru Goddefiannau, Bywyd Offer, a Chost Rhannol

Rydych chi wedi nodi 6061-T6, wedi tynnu wal 0.6mm ar y llawr poced, ac wedi galw gwastadrwydd ar 0.05mm. DFM yn dod yn ôl:angen rhyddhad straen cyn pasiad gorffen; gall wal symud ar ryddhau clampio.Nid y deunydd a achosodd y problemau hynny yn unig-ond fe osododd yr amodau terfyn a oedd yn eu gwneud yn anochel.

Dyna bethdeunyddiau peiriannu CNCy dewis mewn gwirionedd yw: nid ydych chi'n dewis taflen fanyleb, rydych chi'n dewis set gyfyngiad sy'n dilyn y rhan trwy bob gosodiad, pob newid offeryn, a phob llinell ar yr adroddiad arolygu. Cael pethau'n iawn yn gynnar ac mae'r rhan bron peiriannau ei hun. Cael pethau'n anghywir ac rydych yn ailbrisio'r rhediad canol.

Dyma sut rydyn ni'n meddwl am ddewis deunydd ynMID Precision-ar draws yr aloion alwminiwm, graddau titaniwm, teuluoedd di-staen, a phlastigau peirianneg sy'n symud trwy ein siop bob dydd.

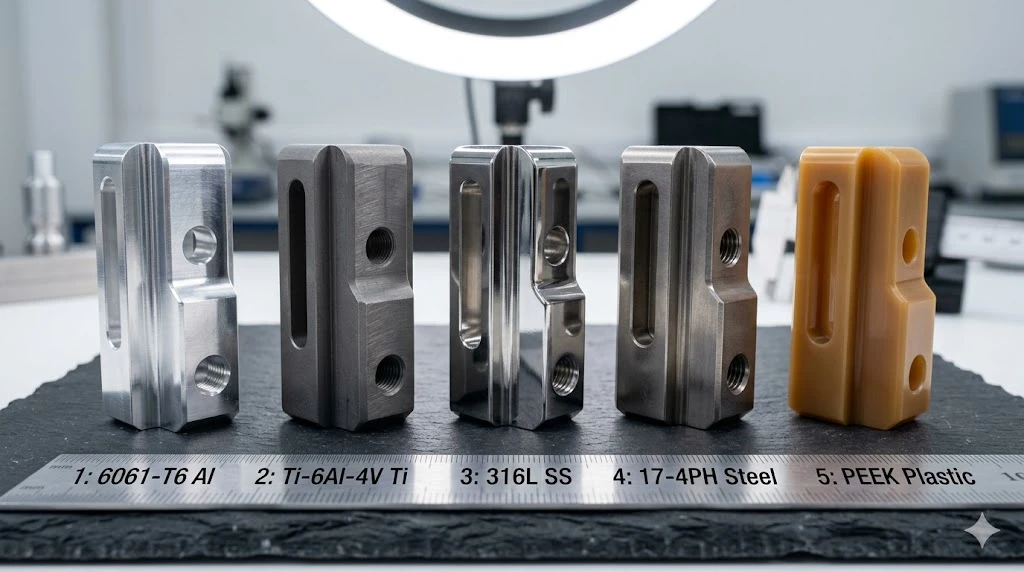

Mae'r Pum Peirianwyr Deunydd Peiriannu CNC Teuluoedd yn Cyrraedd Am y Cyntaf

Mae graddfeydd peiriannu yn bodoli ar sbectrwm, ac felly mae cost. Mae'r tabl isod yn mapio'r teuluoedd rydyn ni'n eu peiriannu amlaf yn erbyn y newidynnau sy'n bwysig ar eich llun.

Mynegai peiriannu yn cyfeirio at 160 HB am ddim-dur peiriannu=100%.

Un gwahaniaeth nad yw'r tabl yn ei ddangos: nid yw "cyraeddadwy" ac "ailadroddadwy ar draws swp" yr un nifer. Mae taro ±0.002mm ar un rhan alwminiwm yn syml yn yr amgylchedd cywir. Mae ei ddal ar draws 80 darn gyda chlampio safonol a siglenni tymheredd amgylchynol yn broblem dylunio proses, nid bwlch gallu.

Peiriannu CNC Alwminiwm yn erbyn Titaniwm: Lle mae'r Fasnach yn Byw Mewn Gwirionedd

Y mwyaf cyffredindewis deunydd peiriannu cncpenderfyniad a welwn gan gwsmeriaid awyrofod a meddygol yw hwn. Mae peirianwyr yn reddfol yn cymharu niferoedd cryfder tynnol, ond nid dyna lle mae'r gwahaniaeth cost yn byw.

Peiriannu CNC alwminiwm vs titaniwmyn dod i lawr i dri ffactor cysylltiedig: torri cyflymder, rheoli gwres, a strategaeth ymgysylltu offer.

Gyda 6061-T6 neu 7075-T651, rydych chi'n rhedeg cyflymder gwerthyd uwchlaw 10,000 RPM, yn cymryd ymrwymiadau rheiddiol ymosodol, ac yn fflysio sglodion yn gyflym ag aer neu oerydd llifogydd. Nid yw'r deunydd yn cadw gwres yn y parth torri.

Gyda Ti-6Al-4V, rydych yn gwneud y gwrthwyneb. Mae cyflymder arwyneb fel arfer yn glanio rhwng 40-80 m/munud - tua un rhan o bump o'r hyn y byddech chi'n ei redeg ar 6061. Nid caledwch yn unig yw'r rheswm; mae'n dargludedd thermol. Mae titaniwm yn dargludo gwres tua 7 W/m·K yn erbyn 167 W/m·K alwminiwm. Mae gwres yn aros ar flaen y gad, nid yn y sglodyn. Mae hynny'n diraddio carbid yn gyflym os yw eich paramedrau neu bwysau oerydd yn cael eu camraddnodi.

Dyma sut rydym yn gosod y penderfyniad trochoidal vs plymio-penderfyniad melino ar weithrediadau pocedu-galwad dyfarniad sy'n ymddangos yn anaml ar daflenni manyleb ond sy'n effeithio'n uniongyrchol ar amser cylch ac oes offer ar anodddeunyddiau peiriannu CNC:

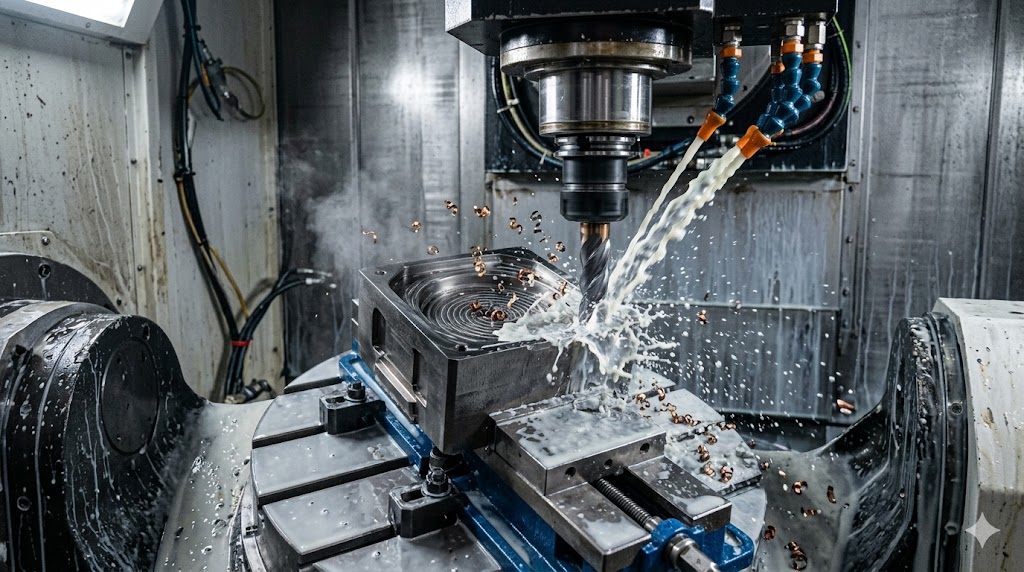

Melino trochoidal (-uchel-effeithlonrwydd).yn cael ei ffafrio ar gyfer pocedi titaniwm ehangach na ~ 15mm. Mae ymgysylltiad rheiddiol yn rhedeg ar 10–15% o ddiamedr offer gyda dyfnder echelinol uchel ac oerydd llifogydd bar 60+. Mae arc ymgysylltu cyson yn atal y rhwbio a'r ymyl i fyny adeiledig sy'n lladd mewnosodiadau carbid.

Melino plymioyn cymryd drosodd pan fydd y gymhareb dyfnder poced i-yn fras yn fwy na 3:1, neu pan fo anhyblygedd rhannol yn annigonol. Mae grymoedd torri echelinol yn is na rheiddiol-mae hyn yn bwysig pan fyddwch yn 40mm o ddyfnder ac mae'r rhan eisoes yn gwyro yn y gosodiad.

Ar gyfer eichdewis deunydd peiriannu cnc: os yw nodwedd titaniwm yn cyfuno pocedi yn ddyfnach na 25mm gyda waliau yn deneuach na 3mm, fflagiwch ef cyn rhewi'r dyluniad. Mae'r cyfuniadau hynny yn gofyn am ail lawdriniaethau wedi'u dilyn a chamau lleddfu straen canolraddol nad ydynt yn weladwy mewn amcangyfrif amser cylch safonol.

Goddefgarwch Gallu yn ôl Deunydd: Beth mae'r Rhifau'n ei Olygu Mewn Gwirionedd

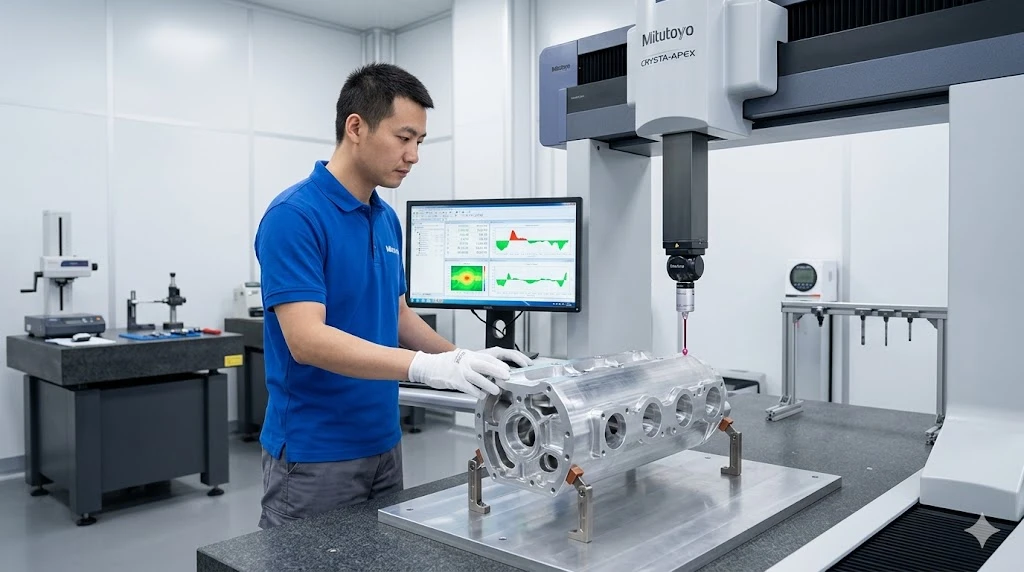

Y syndod i lawer o beirianwyr dylunio:mae alwminiwm yn anoddach dal goddefiannau tynn arno nag y mae ei raddfa machinability yn ei awgrymu, oherwydd ei fod yn peiriannau mor gyflym ac yn ehangu mor rhydd. Mae CTE Alwminiwm yn rhedeg tua 23.6 µm/m·K. Ar ran 100mm gyda siglen amgylchynol 10 gradd yn ystod gweithrediad hir, mae hynny tua 24µm o ddrifft dimensiwn-eisoes 5 × cyllideb goddefiant ±0.005mm o dymheredd yn unig.

Ein llif gwaith safonol ar gyfer rhannau alwminiwm yn dynnach na ±0.005mm: garw → sefydlogi tymheredd (20-30 munud mewn parth rheoledig) → lled-gorffen → sefydlogi eto → gorffen. Y daliad hwnnw rhwng gorffeniad garw a lled-yw lle mae'r straen gweddilliol o rolio plât blaenorol yn dechrau lleddfu. Sgipiwch ef o dan bwysau amserlen a byddwch yn cael rhan sy'n mesur yn gywir ar y CMM, yna'n dod allan o oddefgarwch awr ar ôl iddo oeri.

Y cam sefydlogi hwnnw rhwng garw a lled-gorffen-nid y paramedrau torri-yw achos sylfaenol mwyaf cyffredin ailweithio alwminiwm ar waith goddefgarwch tynn.

Ar gyfer siafftiau main hir gyda L/D > 20 mewn di-staen neu ditaniwm, mae ein celloedd tro Swisaidd yn rhedeg llwyn canllaw yn union y tu ôl i'r parth torri, gyda'r prif werthyd a gweddill-wedi'u cydlynu o fewn 0.005mm i'w gilydd. Heb y berthynas honno wedi'i deialu, mae'r rhan yn plygu ar y rhychwant heb ei gynnal o dan bwysau torri a byddwch chi'n colli crwn a silindrog cyn i chi hanner ffordd i lawr yr hyd.

Peiriannu CNC Dur Di-staen: Gorffen Arwyneb a Rheoli Offeryn

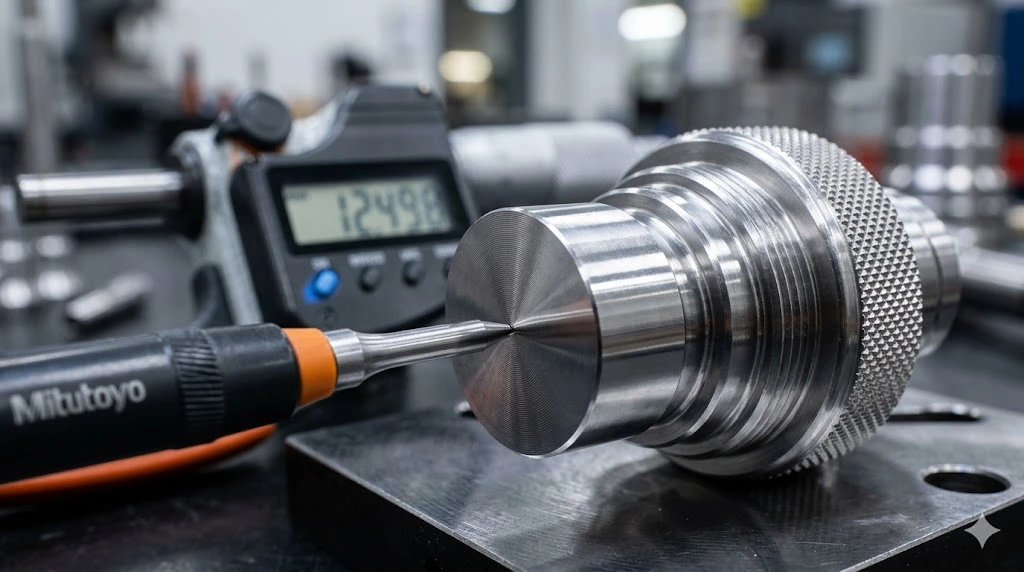

Gorffeniad wyneb peiriannu cnc dur di-staenmae gofynion yn aml yn pennu dilyniant y broses yn fwy na'r goddefiannau dimensiwn. 316L mae offer llawfeddygol yn cario Ra Llai na neu'n hafal i alwadau 0.4µm gyda sero-meini prawf burr. 17-4Mae angen goddefiannau tynn ar ffitiadau awyrofod PHagwead arwyneb penodol i gefnogi adlyniad PVD neu anodize caled.

Mae'r ymddygiad sy'n gwneud di-staen yn anodd yn caledu gwaith. 316L yn caledu'n gyflym os yw'r offeryn yn aros, mae'r gyfradd bwydo'n disgyn o dan y trothwy, neu os yw'r mewnosodiad wedi treulio. Unwaith y bydd yr wyneb yn caledu, mae pasiau dilynol yn ymgysylltu â deunydd ar galedwch uwch nag a ddechreuoch. Mae hyn yn rhaeadru i doriad offer ac agorffeniad wyneb peiriannu dur di-staen cncmae hynny bron yn amhosibl ei adennill heb ychwanegu tocyn heb ei gynllunio.

Ein rheolaethau proses ar gyfer cydrannau manwl di-staen:

Cynnal rhaca positif ar fewnosodiadau gorffen- cribinio negyddol ar offer treuliedig yn achosi rhwbio cyn torri. Peidiwch byth â stopio offeryn cylchdroi mewn cysylltiad ag arwyneb di-staen. Defnyddiwch PVD-carbid submicron wedi'i orchuddio ar gyfer pasiau gorffen; heb ei orchuddio ar gyfer garw ar 17-4PH H900 i gadw geometreg ymyl. Ar gyfer Ra Llai na neu'n hafal i 0.2µm, ychwanegwch bas micro-orffen yn Llai na neu'n hafal i ddyfnder echelinol 0.05mm gyda fflysh oerydd.

Un ddibyniaeth i lawr yr afon sy'n werth ei olrhain: mae llawer o gydrannau di-staen meddygol yn mynd i electropolishing ar ôl peiriannu. Os yw'r arwyneb cyn-EP yn uwch na Ra 0.8µm, fel arfer ni fydd electropolishing yn dod ag ef i fanyleb Ra 0.1µm-mae'r cemeg yn tynnu deunydd yn unffurf, nid yw'n llenwi brigau. Mae'rgorffeniad wyneb peiriannu dur di-staen cncrhaid bod yn agos cyn i'r rhan adael y peiriant.

Yr Hyn y mae Adolygiadau DFM yn ei Ddangos Nad yw Taflenni Data Materol

Mae taflenni data deunydd yn dweud wrthych beth yw deunyddyn. Mae adolygiad DFM yn dweud wrthych beth sy'n digwydd pan geisiwch ei dorri i mewn i'ch geometreg benodol gyda'ch galwadau penodol.

YnMID Precision, deunydd yw'r hidlydd cyntaf ar unrhyw adolygiad ffeil STEP-ond mae bob amser yn cael ei ddarllen yn erbyn y geometreg a'r stac goddefiant gyda'i gilydd. Mae tylliad goddefgarwch tynn mewn alwminiwm yn arferol. Mae'r un turio hwnnw gyda wal 0.8mm ar un ochr yn broblem gosod a dilyniannu wahanol.

Y baneri DFM sy'n dod i fyny amlaf ar drawsdeunyddiau peiriannu CNC:

Radi cornel rhy fach ar gyfer dyfnder poced.Mae angen teclyn o dan 0.6mm o ddiamedr ar boced 10mm o ddyfnder gyda radiws mewnol 0.3mm. Mae'r offer hynny'n rhedeg yn araf, yn torri'n hawdd, ac yn ychwanegu amser beicio yn anghymesur i'r ardal boced. Mae cynyddu i R1mm-neu gyfateb y radiws i 55–65% o ddyfnder poced-yn torri cost offer yn sylweddol. Os yw'r radiws yn bodoli ar gyfer clirio yn unig, agorwch ef.

Nid yw trwch wal yn cyfateb i anystwythder materol.Mae modwlws titaniwm (≈114 GPa) yn rhoi mwy o wrthwynebiad i waliau teneuach i dorri-grymiad gwyriad na 6061 (≈69 GPa). Ond mae ymddygiad gwres titaniwm yn dal i gyfyngu ar ba mor ymosodol y gallwch chi wthio'r offeryn ger wal denau. Nid canslo yn unig yw'r ddau ffactor.

Nid yw dyfnder yr edau wedi'i addasu ar gyfer cryfder swmp.Mae diamedr enwol 1.5 × yn rhagosodiad safonol. Mewn PEEK neu alwminiwm meddal, mae 2 × yn yswiriant rhad yn erbyn tynnu allan sy'n costio bron dim yn amser beicio.

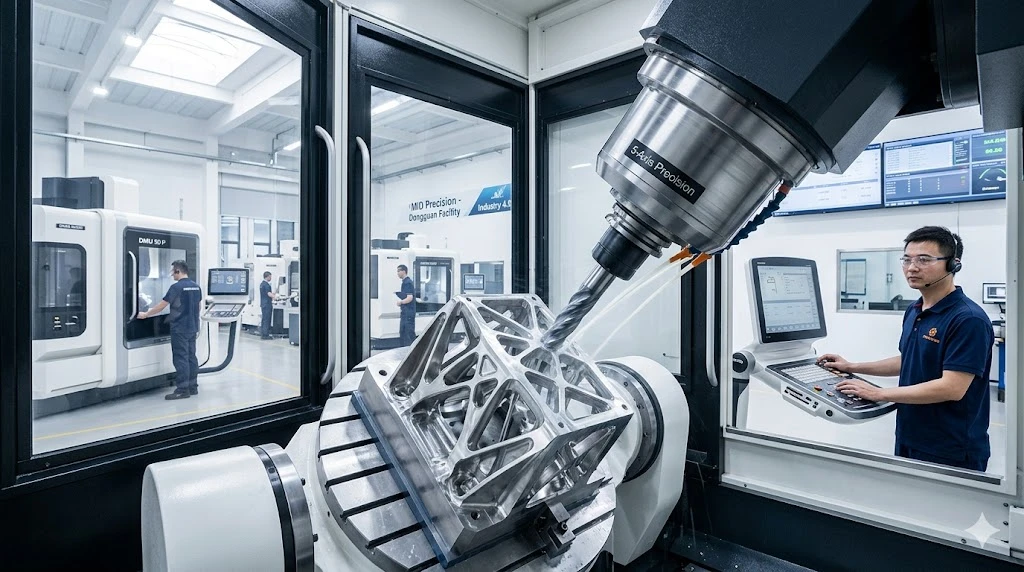

Peiriannu 5-echelyn dileu gosodiadau a fyddai fel arall yn eich gorfodi i gyfaddawdu geometreg. Mae nodweddion anhygyrch o gyfeiriadedd 3-echelin yn aml yn cael eu hailgynllunio'n ddiangen-radii symlach, tynnu tandoriadau, llinellau hollt wedi'u hychwanegu. Anfonwch y STEP atom cyn i chi symleiddio'r rhan.

FAQ

Pa radiws cornel ddylwn i ei ddefnyddio i gadw costau offer yn rhesymol?

Targedu radiysau mewnol yn fwy na neu'n hafal i 55% o ddyfnder poced, neu snapio i feintiau melin pen safonol (R0.5, R1, R2, R3, R4, R5, R6mm). Isod R0.5mm mewn unrhywdeunydd peiriannu cncyn galetach nag alwminiwm, rydych mewn-tiriogaeth offeru-gosodiadau ar wahân, cyflymderau arafach, archwiliad pwrpasol. Mae'r newid sylweddol hwnnw yn y gost yn anghymesur â'r maes sy'n cael ei dorri. Os yw'r radiws tynn ar gyfer clirio ac nid swyddogaeth, newidiwch ef.

Allwch chi ddal ±0.005mm ar ran alwminiwm 100mm heb ei falu?

Ie, gyda'r tymheredd-gweddu sefydlog, dyluniad gosodiadau priodol, a'r dilyniant sefydlogi a ddisgrifir uchod. Nid oes angen malu ar gyfer y rhan fwyaf o waith alwminiwm ±0.005mm. O dan ±0.003mm ar arwynebau critigol, rydym yn ychwanegu jig-tyllu neu bas diflas manwl gywir. O dan ± 0.001mm, mae malu yn mynd i mewn i'r broses.

Ai 7075-T651 yw'r dewis gorau bob amser dros 6061-T6 ar gyfer rhannau sy'n hanfodol i gryfder?

Ddim yn awtomatig. 7075 â chryfder tynnol uwch ond ymwrthedd cyrydiad is, mae'n anodizes yn llai unffurf, ac yn gyffredinol ni ellir ei weld. Ar gyfer rhannau sy'n cyfuno goddefiannau tynn, anodize caled, a weldio cynulliad i lawr yr afon, 6061-T6 yn aml yw'r cywirdewis deunydd peiriannu cnchyd yn oed os yw'r FEA yn ymylol-mae bwmp trwch wal yn costio llai na methiant adlyniad cotio yn y maes.

Beth yw'r trwch wal lleiaf y gallwch chi ei beiriant yn ddibynadwy yn Ti-6Al-4V?

Mewn gwaith awyrofod cynhyrchu, mae waliau 0.8mm yn Ti-6Al-4V yn gyraeddadwy gydapeiriannu CNC manwl gywirpan fo dyluniad gosodiadau yn cyfrif am ddirgryniad ac mae llwybr yr offer yn dal ymgysylltiad rheiddiol isel drwyddo draw. O dan 0.5mm, mae dargludedd thermol titaniwm yn dod yn broblem weithredol-mae gwres yn cronni wrth y wal, mae'r wal yn gwyro, ac mae sefydlogrwydd dimensiwn yn torri i lawr trwy'r toriad. Os yw'ch dyluniad yn targedu waliau titaniwm is-0.5mm, dewch â ni i mewn i'r sgwrs cyn i'r llun gael ei gwblhau.

Mae eich galwad materol hefyd yn gynllun proses. Mae'r goddefiannau sydd eu hangen arnoch chi, y gorffeniadau arwyneb rydych chi'n eu nodi, a'r geometreg rydych chi'n ei dynnu i gyd yn rhyngweithio â'r deunydd mewn ffyrdd nad ydyn nhw'n ymddangos ar unrhyw daflen ddata.

Anfonwch eich ffeil STEP atom ar gyfer adolygiad DFM-bydd ein peirianwyr proses yn darllen eich deunydd, eich geometreg, a'ch pentwr goddefgarwch gyda'i gilydd, ac yn dod yn ôl gyda dyfynbrisanodyn gweithgynhyrchu lle bynnag y bo'n bwysig.
