Prototeipio Cyflym Peiriannu CNC: Pan fo Cyflymder O Bwys a'r Rhan yn gorfod gweithio mewn gwirionedd
Mae eich peiriannydd mecanyddol yn gorffen y model CAD ar ddydd Gwener. Mae'r adolygiad cynnyrch mewn tair wythnos. Mae angen ichi gynnwys alwminiwm swyddogaethol - deunydd go iawn, goddefiannau go iawn, edafedd sy'n ymgysylltu mewn gwirionedd - i brofi ffit, dilysu cliriadau cydosod, a cherdded i mewn i'r cyfarfod hwnnw gyda rhywbeth y gallwch ei roi o amgylch y bwrdd.
Dyma'r senario lle CNC peiriannu prototeipio cyflymyn ennill ei le. Nid yw pob prototeip ei angen. Ond pan fydd yn rhaid i'r rhan berfformio fel cydran gynhyrchu - dal goddefgarwch, cymryd llwyth, goroesi cylch thermol, ffitio i mewn i gydosod gyda chaledwedd a brynwyd - a dalfan argraffedig 3D-nid yw'n mynd i roi'r data sydd ei angen arnoch chi. Mae angen toriad rhan o'r deunydd gwirioneddol, i'r fanyleb wirioneddol.
Nid dewis y broses anghywir yw'r camgymeriad y mae'r rhan fwyaf o dimau cynnyrch yn ei wneud ar hyn o bryd. Nid yw'n meddwl yn glir beth yw pwrpas y prototeip mewn gwirionedd. Atebwch y cwestiwn hwnnw yn gyntaf, ac mae'r broses ddethol yn dilyn yn rhesymegol.
Yr hyn y mae Prototeipio Cyflym CNC yn ei olygu mewn gwirionedd yn ymarferol

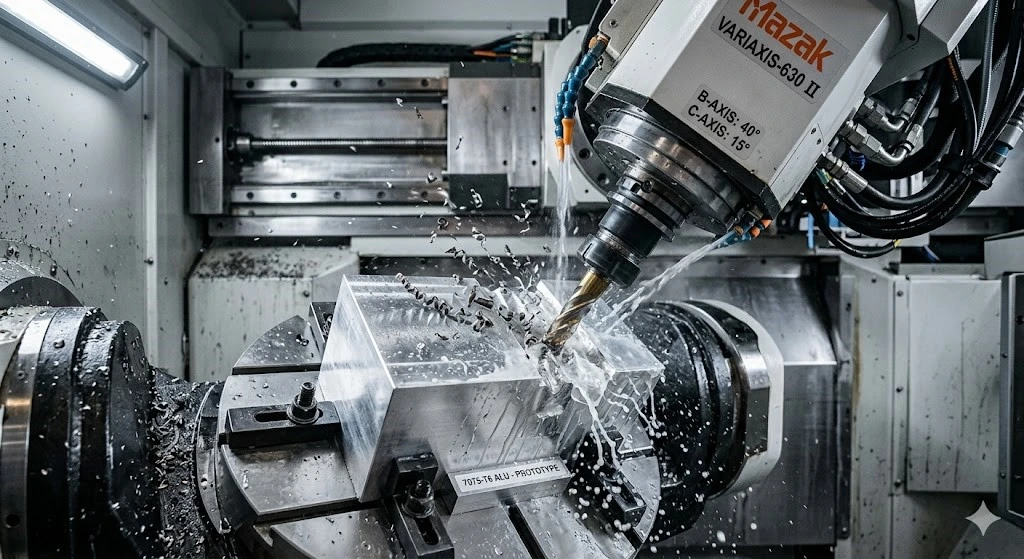

CNC peiriannu prototeipio cyflymnid yw'n gategori gwasanaeth ar wahân gydag offer arbennig. Mae'n beiriannu CNC safonol - melino, troi, troi Swisaidd - wedi'i gyflawni gydag amserlennu ciw byr, gosodiad wedi'i optimeiddio ar gyfer rhediadau maint sengl neu fach, ac adolygiad proses sy'n dal materion DFM cyn dechrau torri yn hytrach nag ar ôl.
Daw'r rhan "gyflym" o ddau beth: dim amser arwain offer (yn wahanol i fowldio chwistrellu neu gastio marw, mae CNC yn cychwyn o ffeil CAD a bloc o ddeunydd), a blaenoriaethu llawr siop sy'n cael swyddi prototeip trwy'r ciw mewn dyddiau yn hytrach nag wythnosau.
Ar ran alwminiwm syml - amgaead, braced, bloc manifold - gallwn fel arfer fynd o ffeil CAD wedi'i chadarnhau i ran wedi'i gludo mewn 3 i 5 diwrnod gwaith. Mae geometreg gymhleth, goddefiannau tynn ar nodweddion lluosog, neu ddeunyddiau fel titaniwm yn ymestyn hynny. Ond ar gyfer y rhannau sydd eu hangen ar y rhan fwyaf o dimau datblygu cynnyrch mewn gwirionedd ar y cam dilysu, mae'r llinell amser yn wirioneddol fyr.
Nid amser peiriant yw'r peth sy'n arafu swyddi prototeip yn fwyaf cyson. Mae'n ymwneud â lluniadu - galwadau goddefgarwch anghyflawn, manylebau gorffeniad arwyneb coll, galwadau edau heb ddynodiadau dosbarth, neu drwch wal na ellir eu dal yn y deunydd penodedig. Mae adolygiad DFM cyn i'r swydd ddechrau yn ychwanegu ychydig oriau. Mae dal problem gosod ar ôl torri'r rhan gyntaf yn ychwanegu dyddiau.

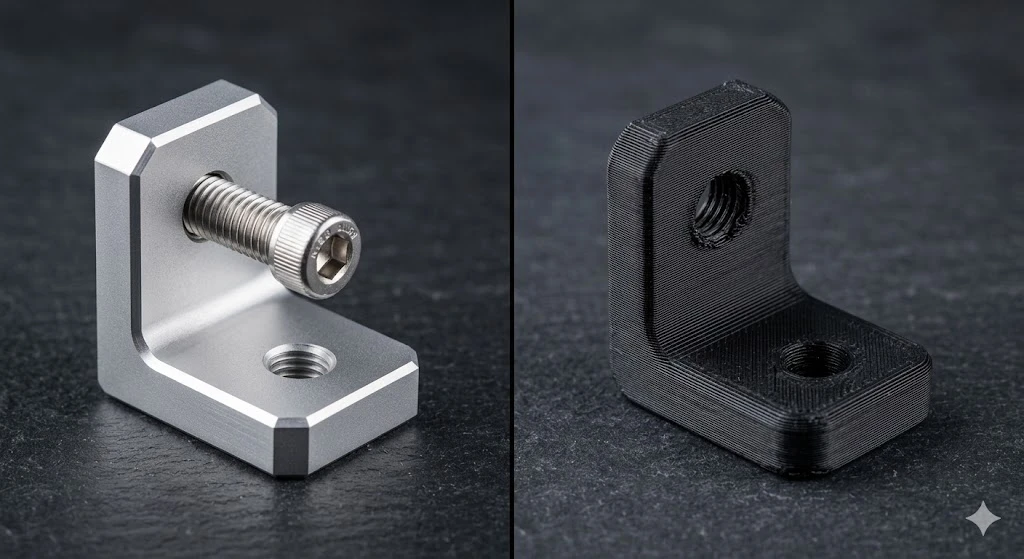

Peiriannu Prototeip CNC vs Argraffu 3D: Defnyddiwch yr Offeryn Cywir
Y ddadl rhwngPeiriannu prototeip CNC yn erbyn argraffu 3Dyn cael ateb syml unwaith y byddwch chi'n glir beth sydd angen i'r prototeip ei wneud. Nid yw'r naill broses na'r llall yn ennill yn gyffredinol. Maent yn ateb gwahanol gwestiynau.
| Meini Prawf Gwerthuso | Peiriannu CNC | Argraffu metel 3D (DMLS/SLM) | Argraffu plastig 3D (FDM/SLA) |
|---|---|---|---|
| Priodweddau materol | Cynhyrchiad-cyfwerth | Cynhyrchiad bron (peth anisotropi) | Yn sylweddol wannach na chynhyrchu |
| Goddefgarwch dimensiwn | ±0.005-0.02mm safonol | ±0.05–0.1mm nodweddiadol | ±0.1–0.3mm nodweddiadol |
| Gorffeniad wyneb (fel-adeiladu) | Ra 0.8–3.2µm | Ra 5–15µm (angen-brosesu post) | Ra 5-50µm yn dibynnu ar y broses |
| Amser arweiniol (1-5 rhan) | 3-7 diwrnod | 5–14 diwrnod (gan gynnwys post-prosesu) | 1-3 diwrnod |
| Cost ar gyfer rhan fetel syml | Canolig | Uchel | Isel |
| Gorau ar gyfer | Dilysiad swyddogaethol, gwiriadau ffit,-profi cynrychioliadol cynhyrchu | Geometreg fewnol gymhleth, topoleg-strwythurau wedi'u optimeiddio | Modelau gweledol, gwiriadau ffurf/ffit cynnar, heb{0}}gludo-llwyth |
| Edau, tyllau wedi'u tapio | - brodorol wedi'i dorri'n uniongyrchol | Angen postio-peiriannu | Mae angen mewnosod neu bostio-peiriannu |
| Cyflymder iteriad dylunio | Arafach (pob newid i-beiriannau) | Canolig | Cyflym |
Y farn onest: ar gyfer prototeipiau a fydd yn mynd i mewn i brofi swyddogaethol - llwytho straen, beicio thermol, cydosod â chaledwedd cynhyrchu, samplau cyflwyno rheoleiddio - CNC yw bron bob amser yr alwad gywir ar gyfer rhannau metel. Mae'r priodweddau materol yn-gynhyrchu-gan eich bod yn torri o'r un stoc bar y bydd y rhediad cynhyrchu yn ei ddefnyddio. Mae gan ran fetel argraffedig 3D wahaniaethau microstrwythurol o stoc gyr sy'n bwysig pan fo'r rhan dan lwyth.
Ar gyfer -gwiriadau ffurf a ffit cam cynnar, lle rydych chi'n cadarnhau bod y siâp yn gwneud synnwyr a'r cysyniad cydosod yn gweithio, mae argraffu plastig 3D yn gyflymach ac yn rhatach ac yn berffaith ddigonol. Y camgymeriad yw ei ddefnyddio y tu hwnt i'r cam hwnnw pan fydd angen i'r data prototeip gynrychioli perfformiad cynhyrchu.
Pan fydd Amser Arweiniol Prototeipio Cyflym CNC yn Cael ei Gywasgu - A Phryd Na Ydyw
Amser arwain prototeipio cyflym peiriannu CNCmae terfynau gwirioneddol, ac mae eu deall yn eich helpu i gynllunio o'u cwmpas yn hytrach na synnu.
| Ffactor | Effaith ar Amser Arweiniol | Beth Allwch Chi Ei Wneud |
|---|---|---|
| Cymhlethdod rhannol (nifer y gosodiadau) | Mae pob gosodiad ychwanegol yn ychwanegu 0.5-1 diwrnod | Dylunio ar gyfer gosodiadau lleiaf; trafod strategaeth gosod ymlaen llaw |
| Argaeledd deunydd | Efallai y bydd angen 2-3 diwrnod o gaffael ar aloion egsotig (titaniwm, Inconel). | Cadarnhau stoc deunydd cyn cadarnhau amserlen |
| Goddefgarwch tyndra | Mae angen toriadau arafach a dilysiad CMM fesul nodwedd o is-±0.01mm | Fflagiwch{0}}nodweddion goddefgarwch yn benodol; peidiwch â hollti-gymhwyso ±0.005mm |
| Lluniadu cyflawnder | Mae printiau anghyflawn yn sbarduno cwestiynau DFM sy'n oedi'r swydd | Anfon print cyflawn gyda phob galwad allan; Model 2D + 3D |
| Postio{0}}prosesu (anodio, platio) | Yn ychwanegu 2-5 diwrnod yn dibynnu ar y broses a'r gwerthwr | Cadarnhewch a oes angen gorffeniad ar gyfer y prototeip neu'r rhediad cynhyrchu yn unig |
| Nifer | 1–3 rhan: cyn lleied â phosibl o effaith ciw. 20+ rhannau: amserlen fel rhediad cynhyrchu bach | Byddwch yn glir yn RFQ ai cynhyrchu prototeip neu bont yw hwn |
Un manylyn sy'n dal cwsmeriaid oddi ar eu gwyliadwriaeth: post gorffen arwyneb-mae prosesu yn aml ar amserlen wahanol i beiriannu. Rhan y gall peiriannau mewn dau ddiwrnod eistedd yn aros am anodio am dri arall. Os nad oes angen y gorffeniad anodedig - ar eich prototeip, rydych chi'n profi ffit mecanyddol, nid ymwrthedd cyrydiad neu gosmetig - nodwch "fel-machined" ac arbedwch yr amser. Rydym yn tynnu sylw at hyn wrth ddyfynnu pob swydd lle mae'n berthnasol.
Deunyddiau ar gyfer Rhannau Prototeip CNC: Yr hyn y mae Peirianwyr yn ei Ddynodi Mewn gwirionedd
Dylai'r dewis deunydd ar y cam prototeip gyfateb o beth fydd y rhan gynhyrchu yn cael ei wneud. Mae defnyddio alwminiwm 6061 ar gyfer prototeip o ran a fydd yn y pen draw yn 7075 yn rhoi data anystwythder a chryfder camarweiniol i chi. Mae defnyddio 304 di-staen ar gyfer prototeip o gydran feddygol 316L yn rhoi ymddygiad cyrydiad gwahanol i chi yn eich profion dilysu.
Wedi dweud hynny, y deunyddiau prototeip mwyaf cyffredin ar gyferrhannau prototeip CNC cyfaint iselyn y diwydiannau rydym yn eu gwasanaethu:
Alwminiwm 6061-T6- y rhagosodiad ar gyfer y rhan fwyaf o amgaeadau mecanyddol, cromfachau a chydrannau adeileddol. Cyflym i'r peiriant, sefydlogrwydd dimensiwn da, yn cymryd anodio yn dda. Os yw'r rhan gynhyrchu hefyd yn 6061, mae hwn yn brototeip glân tebyg i -.
Alwminiwm 7075-T6- pan fo angen cryfder uwch ar y rhan gynhyrchu. Ychydig yn anoddach i'w beiriannu na 6061, amser arweiniol tebyg. Nodwch pryd mae llwytho-perfformiad dwyn y prototeip yn bwysig.
Di-staen 316L- safonol ar gyfer cydrannau dyfais feddygol, hylif-rhannau cyswllt, ac unrhyw beth sy'n mynd i amgylchedd cyrydol. Yn cymryd mwy o amser i beiriant nag alwminiwm; cyllidebu am ddiwrnod ychwanegol.
Titaniwm Ti-6Al-4V- cymwysiadau awyrofod a meddygol lle mae cymhareb cryfder i{2}}bwysau yn hollbwysig. Yn sylweddol arafach i'r peiriant na dur. Fel arfer bydd prototeip titaniwm a fyddai'n cymryd dau ddiwrnod mewn alwminiwm yn cymryd pedwar i bump. Mae'r gwahaniaeth cost yn real - ond os yw eich prawf dilysu yn cynnwys llwyth, blinder, neu fiogydnawsedd, nid oes unrhyw beth arall.
Pres C360- cysylltwyr, cyrff falf, ffitiadau edafeddog. Peiriannau'n gyflym, yn dal goddefiannau tynn yn dda.
Rhannau Prototeip CNC Cyfrol Isel: Gyrwyr Cost y Dylech eu Deall
Cost rhannau prototeip CNC cyfaint iselmwy fesul uned na rhannau cynhyrchu am resymau sy'n rhagweladwy ac yn werth eu deall - nid yn unig yn derbyn fel a roddir.
Cost gosod yw'r gyrrwr mwyaf. Mae rhaglennu'r llwybr offer CAM, gosod y rhan, a rhedeg toriad prawf yn cymryd tua'r un amser p'un a ydych chi'n gwneud un rhan neu hanner cant. Ar rediad cynhyrchu 50 rhan, mae'r gost sefydlu honno'n amorteiddio i ffracsiwn bach o'r pris uned. Ar rediad prototeip 3-rhan, mae'n dominyddu.
Amser peiriant yw'r ail yrrwr. Mae peiriannau CNC yn rhedeg ar $50–$100+ yr awr ar gyfer offer 5-echel. Mae rhan sy'n cymryd 90 munud o amser peiriant ar $ 80 / awr yn cyfrannu $ 120 at gost yr uned cyn i ddeunydd, offer ac archwilio gael eu cynnwys.
Mae gwastraff materol yn real ond yn aml yn cael ei orddatgan. Gallai bloc alwminiwm 100mm × 100mm × 50mm gynhyrchu rhan sy'n pwyso 200g - sglodion yw'r gweddill. Mae cost materol y sglodion yn gost wirioneddol, ond anaml y mae'r ffactor amlycaf ar alwminiwm.

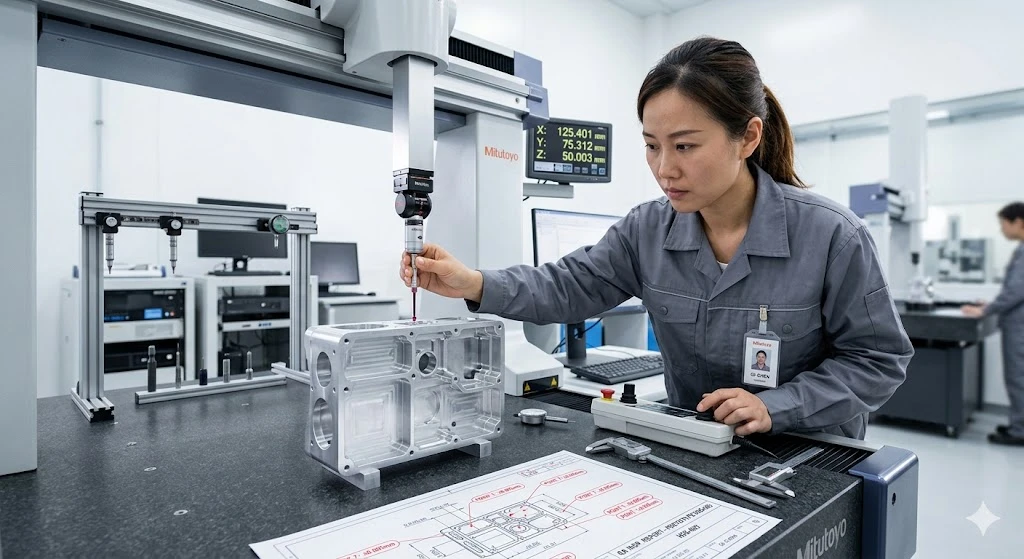

Mae gorbenion arolygu ar rannau prototeip fel arfer yn uwch nag ar rannau cynhyrchu - oherwydd bod erthygl gyntaf swydd newydd yn gofyn am wiriad dimensiwn llawn yn erbyn pob galwad argraffu, nid sampl ystadegol. Ar gyfer diwydiannau a reoleiddir (meddygol, awyrofod), mae'r pecyn arolygu ynddo'i hun yn gyflawnadwy.
Os yw eich cyllideb prototeip yn gyfyngedig, y ddau lifer mwyaf effeithiol yw: symleiddio'r geometreg i leihau amser y peiriant a'r cyfrif gosod, a gofyn yn benodol a oes angen y fanyleb gorffen ar gyfer y cam hwn. Penderfyniadau dylunio a chynllunio yw'r ddau, nid penderfyniadau negodi cyflenwyr.
Sut mae MID Precision yn Trin Gwaith Prototeip

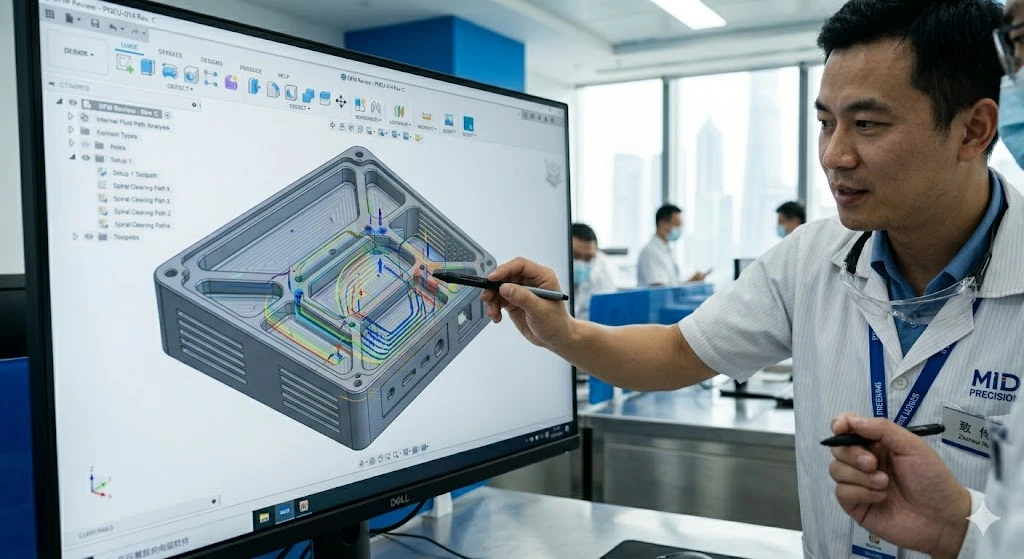

Rydym yn rhedeg gwaith cynhyrchu prototeip a chyfaint isel fel trac gwasanaeth diffiniedig - nid fel bwyd dros ben wedi'i wasgu rhwng rhediadau cynhyrchu mawr. Mae swyddi prototeip yn MID yn cael adolygiad DFM cyn i'r dyfynbris fynd allan. Mae'r adolygiad hwnnw'n ymdrin â galwadau goddefgarwch sy'n fwy na'r hyn y mae geometreg yn ei gynnal, trwch waliau a fydd yn achosi problemau gosod, manylebau edau y mae angen dynodiadau dosbarth arnynt, ac unrhyw nodweddion lle byddai mân addasiad dylunio yn lleihau cost neu risg yn sylweddol.
Mewn swydd ddiweddar - bloc manifold niwmatig 6061-T6 gydag wyth porthladd M5 a goddefiant turio ±0.01mm ar y sedd falf ganolog - canfu adolygiad DFM y byddai dau o'r safleoedd porthladd angen pedwerydd gosodiad nad oedd yn amlwg o'r model 3D. Fe wnaethom ei fflagio cyn ei dorri, symudodd y cwsmer un safle porthladd 2mm yn y CAD, a rhedodd y swydd mewn tri setiad yn lle pedwar. Cludwyd y rhan ar y pedwerydd diwrnod o brint wedi'i gadarnhau. Dyna'r math o alwad a wneir dim ond os bydd rhywun yn darllen y llun cyn ei raglennu.
EinCNC peiriannu prototeipio cyflymmae'r gwasanaeth yn cwmpasu melino 3-echel, 4-echel, a 5-echel, troi CNC, a throi CNC y Swistir ar gyfer cydrannau manwl â diamedr bach. Yr amser arweiniol safonol ar y rhan fwyaf o rediadau prototeip yw 3–7 diwrnod gwaith o'r pecyn lluniadu 2D+3D a gadarnhawyd. Deunyddiau o aloion alwminiwm trwy ddur di-staen, titaniwm, pres, copr, a phlastigau peirianneg.
Os yw eich prosiect yn-hanfodol,siarad â'n peirianwyrcyn i chi anfon yr RFQ - gall sgwrs 10 munud am osod y dull gosod a blaenoriaethau goddefgarwch eillio diwrnod neu ddau oddi ar yr amserlen cyn i'r swydd ddechrau hyd yn oed.
Anfonwch eich print atoma byddwn yn dychwelyd dyfynbris gyda nodyn DFM o fewn 24 awr. Canysprototeip cyfaint isel a chynhyrchu pontyddrhedeg, rydym yn ymateb i ymholiadau yr un diwrnod busnes.
FAQ
C: Mae fy nyluniad yn dal i newid. A ddylwn i aros nes ei fod wedi'i gwblhau cyn cael prototeip CNC wedi'i ddyfynnu?
Ddim o reidrwydd. Os yw'r newidiadau yn fân - safleoedd nodwedd, maint tyllau, galwadau radiws - mae cael y prototeip cyntaf wedi'i dorri nawr ac ymgorffori newidiadau mewn ail rediad yn aml yn gyflymach nag aros am rewi dyluniad. Mae'r gost sefydlu ar yr ail rediad yn is oherwydd bod y rhaglennu CAM yn cario drosodd yn sylweddol. Lle mae'n gwneud synnwyr i aros yw os yw'r geometreg sylfaenol yn dal i fod mewn fflwcs, oherwydd mae newid siâp mawr yn golygu ail-raglennu o'r dechrau. Dywedwch wrthym ble mae'r dyluniad yn y cylch adolygu pan fyddwch yn holi - byddwn yn cynghori a yw'n werth ei dorri nawr neu ei gadw.
C: Mae angen y prototeip arnom i gyd-fynd â deunydd cynhyrchu a gorffen yn union - anodized 6061-T6 i'r un fanyleb â'r rhediad cynhyrchu. Allwch chi wneud hynny?
Ydy, a dyma'r ateb cywir os yw'r prototeip yn mynd i mewn i brawf ffurf / ffit / swyddogaeth sy'n cynnwys gwydnwch arwyneb neu'r mater colur i'w adolygu gan randdeiliaid. Nodwch y math anodis (Math II yn glir, anodis caled Math III, lliw), trwch, ac unrhyw ofynion masgio ar y llun. Mae'r anodio yn mynd i'n partner gorffen cymeradwy ac yn nodweddiadol yn ychwanegu 2-3 diwrnod gwaith. Os mai dim ond ar gyfer dilysu dimensiwn mewnol y mae'r prototeip, mae'r peiriant yn arbed y dyddiau hynny a'r gost orffen.
C: Beth yw'r swm lleiaf y byddwch chi'n ei redeg ar swydd prototeip CNC?
Un rhan. Rydyn ni'n cynnal tasgau prototeip uned sengl yn rheolaidd - cydrannau treial mewnblaniad, elfennau gosodion wedi'u teilwra, cyrff falf un-. Mae'r gost uned ar un rhan yn uwch na rhediad 10 rhan oherwydd bod setup yn amorteiddio ar draws llai o ddarnau, ond nid oes trothwy isafswm maint archeb. Os oes angen un rhan arnoch i ddilysu cysyniad, mae honno'n swydd ddilys.
C: Sut maepeiriannu prototeip cnc yn erbyn argraffu 3dcymharu cost ar gyfer lloc alwminiwm bach, dyweder 80mm × 60mm × 30mm?
Ar gyfer amgaead syml yn yr ystod maint hwnnw, bydd argraffu 3D plastig (SLA neu SLS) fel arfer yn rhatach ac yn gyflymach ar gyfer prototeip gwirio gweledol/ffurf - o dan $100 a 1–2 ddiwrnod. Bydd CNC mewn alwminiwm ar gyfer yr un amgaead yn rhedeg $150-$400 yn dibynnu ar gymhlethdod y nodwedd, gydag amser arweiniol o 3–5 diwrnod. Mae'r rhan CNC yn rhoi-deunydd sy'n cyfateb i gynhyrchu, ymgysylltiad edau go iawn, a gorffeniad arwyneb y gallwch chi ei anodeiddio mewn gwirionedd. Os yw'r prototeip yn mynd i brawf swyddogaethol neu os oes angen iddo gynrychioli perfformiad cynhyrchu, gellir cyfiawnhau'r gwahaniaeth cost. Os yw'n mynd ar ddesg ar gyfer adolygiad rhanddeiliaid, argraffu 3D yw'r alwad iawn.
