Peiriannu CNC Meddygol: Canllaw Peiriannydd Proses i Ddeunyddiau, Goddefiannau, a DFM ar gyfer Cydrannau Dyfais
Rhesymeg H1:Nid yw peirianwyr dylunio sy'n chwilio'r term hwn yn chwilio am drosolwg o'r diwydiant - mae angen atebion lefel proses- arnynt cyn iddynt ryddhau lluniad. Mae'r teitl hwn yn dynodi hynny'n union.
Rydych chi newydd gael adborth DFM ar gawell asgwrn cefn Ti-6Al-4V: mae'r we fewnol 0.6 mm yn tynnu sylw at fynediad i offer, ac mae galwad Ra 0.4 μm ar yr wyneb dwyn yn golygu pas gorffen a fydd yn dyblu eich amser beicio. Mae arweinydd eich prosiect eisiau gwybod a yw'r pentwr goddefgarwch hyd yn oed yn daladwy heb ei falu. Swnio'n gyfarwydd?
Dyna realiti dyddiol peiriannu CNC meddygol. Mae'r rhannau'n fach, mae'r deunyddiau'n ymladd yn ôl, ac mae'n rhaid i'r llwybr papur rheoleiddiol oroesi archwilydd FDA sy'n darllen llawer o rifau ar gyfer chwaraeon. Mae'r canllaw hwn yn cerdded trwy'r penderfyniadau proses sydd o bwys cyn i'ch ffeil STEP gyrraedd y peiriant - dewis deunydd, strategaeth goddefgarwch, trapiau DFM sy'n benodol i gydrannau dyfais, a'r hyn a newidiodd ar yr ochr gydymffurfio yn 2026.
Pam mae Peiriannu CNC Meddygol yn mynnu Llyfr Chwarae Gwahanol
Mae peiriannu manwl safonol yn rhoi ±0.01 mm i chi ar alwminiwm ac yn ei alw'n ddiwrnod. Mae gwaith dyfeisiau meddygol yn gosod cyfyngiadau ychwanegol ar ben cywirdeb dimensiwn: biocompatibility fesul ISO 10993, olrhain lot lawn, prosesau glanhau wedi'u dilysu, a - o Chwefror2026 - cydymffurfio â Rheoliad System Rheoli Ansawdd (QMSR) newydd yr FDA, sy'n ymgorffori ISO 13485:2016 yn ffurfiol yn 21 CFR Ffynhonnell: 2 Chwefror 2016 (Ffynhonnell 2, 2 Chwefror 2016). Os nad yw'ch partner peiriannu wedi diweddaru ei system ansawdd i adlewyrchu QMSR, ni fydd ei adroddiadau arolygu yn trosglwyddo'ch cyflwyniad nesaf.
Cyrhaeddodd y farchnad dyfeisiau meddygol byd-eang tua $679 biliwn yn 2025, ac mae Precedence Research yn rhagweld y bydd yn cyrraedd tua $720 biliwn yn 2026, gan ehangu ar CAGR o 5.94% trwy 2035. Mae miniatureiddio, llwyfannau llawdriniaeth robotig, a mewnblaniadau cleifion penodol yn sbarduno'r twf hwnnw -sydd eu hangen a nodweddion peirianyddol llymach ddegawd yn ôl.
Ar gyfer peirianwyr dylunio, y siop tecawê ymarferol: nid gwerthwr yn unig yw eich cyflenwr peiriannu CNC ar gyfer rhannau meddygol. Maent yn estyniad o'ch cadwyn dilysu dyluniad.
Dewis Deunydd ar gyfer Peiriannu CNC o Fewnblaniadau Meddygol
Mae dewis deunydd ar gyfer cydran dyfais yn negodi tair-ffordd rhwng gofyniad swyddogaethol y llawfeddyg, realiti proses y peiriannydd, a'r ffeil reoleiddio. Dyma sut mae'r-defnyddiau gradd meddygol mwyaf cyffredin yn cymharu ar lawr y siop.
| Deunydd | Cais Nodweddiadol | Graddfa Machinability | Sialens CNC Allweddol | Gorffen Arwyneb Cyraeddadwy |
|---|---|---|---|---|
| Ti-6Al-4V (Gradd 5) | Cewyll asgwrn cefn, sgriwiau esgyrn, coesau clun | Isel - traul offer uchel | Crynhoad gwres ar ymyl mewnosod; angen oerydd llifogydd + Vc isel | Ra 0.4-0.8 μm (wedi'i beiriannu); Ra 0.05 μm (caboledig) |
| 316L / 316LVM Di-staen | Offerynnau llawfeddygol, canllawiau torri, hambyrddau | Canolig | Gwaith caledu os annedd; cadw'r gyfradd porthiant yn gyson | Ra 0.2-0.4 μm |
| CoCrMo (ASTM F75) | Cydrannau femoral pen-glin, fframiau deintyddol | - sgraffiniol isel | Gwisgo fflangell cyflym; mewnosodiadau ceramig neu CBN yn well | Ra 0.2-0.6 μm |
| PEEK (Victrex 450G) | Gwahanwyr asgwrn cefn, mewnblaniadau creuanol, pennau prawf | Uchel - ond tymheredd -sensitif | Melting at >Cyswllt torrwr 250 gradd; ni chaniateir gweddillion oerydd ar rannau gradd mewnblaniad | Ra 0.4–1.0 μm |
| 6061-T6 / 7075-T6 Alwminiwm | Amgaeadau offer, jigiau, clostiroedd nad ydynt yn-mewnblaniadau | Uchel | Afluniad wal tenau o straen gweddilliol; angen rhyddhad straen rhwng garwhau a gorffen | Ra 0.2-0.4 μm |
| Nitinol (NiTi) | Cydrannau stent, awgrymiadau gwifrau tywys | Isel iawn | Rhaid cadw priodweddau cof siâp-; mewnbwn gwres lleiaf posibl, dim porthiant ymosodol | Ra 0.8–1.6 μm |
Un nodyn ar PEEK: mae llawer o beirianwyr dylunio yn rhagosod arno ar gyfer ymbelydredd heb sylweddoli bod mewnblaniad-gradd PEEK (PEEK-OPTIMA neu gyfwerth) yn gofyn am gadwyn gadw wedi'i dogfennu, heb ei thorri, o'r lot resin i'r rhan orffenedig. Os yw'ch siop beiriannau yn torri PEEK ar yr un gosodiad a redodd 303 di-staen ddoe, mae gennych risg halogiad a fydd yn dod i'r wyneb yn ystod profion biocompatibility.
Goddefiannau CNC Dyfais Feddygol: Beth sy'n Daladwy yn erbyn Beth Sy'n Ddrud
Nid yw tynnach bob amser yn well. Mae pob band goddefiant rydych chi'n ei dynhau y tu hwnt i'r hyn y mae'r swyddogaeth yn ei ofyn yn ychwanegu cost - mwy o docynnau, porthiant arafach, medryddu yn y broses, ac weithiau gweithrediad malu neu lapio eilaidd. Mae'r tabl isod yn mapio ystodau goddefgarwch i realiti'r broses.
| Band Goddefgarwch | Proses Nodweddiadol | Effaith Cost Amcangyfrif | Pryd i Nodi |
|---|---|---|---|
| ±0.1 mm | Melino 3-echel safonol, gosodiad sengl | Llinell sylfaen | Nodweddion tai nad ydynt yn hanfodol, tyllau clirio |
| ±0.025 mm | 3-echel neu 5-echel gyda gosodion stilio, rheoledig | 1.2–1.5 × gwaelodlin | Rhyngwynebau paru, nodweddion aliniad, pwyswch-ffitio turio |
| ±0.01 mm | 5-echelin gyda-mesuriad yn y broses, amgylchedd a reolir gan dymheredd | 2–3 × gwaelodlin | Seddau dwyn, cloeon tapr mewnblaniad, arwynebau selio |
| ±0.005 mm | Troi manwl (-math-Swistir) neu falu jig, CMM-wedi'i wirio | 3–5 × gwaelodlin | Proffiliau edau sgriw asgwrn, seddi falf, IDau turio micro |
| ±0.002 mm | Is-micron yn troi/malu, hinsawdd-gell a reolir, 100% CMM | 5–10 × gwaelodlin | Tyllu optegol, ffitiadau tapr manwl iawn, meistri graddnodi |
Yn MID, rydyn ni'n dal ±0.002 mm fel mater o drefn ar ein turnau math Swisaidd ar gyfer sgriwiau asgwrn hir, main ac ategweithiau deintyddol. Ond byddwn yn gwthio yn ôl ar luniad sy'n galw ±0.005 mm ar lawr poced 100 mm yn 7075 - nid oherwydd na allwn daro'r rhif mewn rhediad rheoledig, ond oherwydd bod cyfernod ehangu thermol alwminiwm (23.1 µm/m· gradd) yn golygu y bydd shifft amgylchynol 2 radd yn ystod swp yn bwyta hanner eich cyllideb goddefgarwch. Mae'r atgyweiriad naill ai'n fanyleb amgylchedd tynnach neu'n oddefgarwch hamddenol gyda chynllun datwm swyddogaethol. Byddai'n well gennym gael y sgwrs honno yn DFM na'i darganfod yn yr arolygiad terfynol.
Peiriannu CNC Meddygol Titaniwm: Lle Mae Disgyblaeth Proses yn Ennill Ei Gadw
Ti-6Al-4V yw'r aloi mewnblaniad rhagosodedig am reswm da - biogydnawsedd rhagorol, cryfder-i-bwysau uchel, ac osseointegreiddiad profedig. Mae hefyd yn un o'r deunyddiau mwyaf anfaddeuol ar werthyd CNC.
Dyma beth sy'n digwydd os ydych chi'n trin titaniwm fel dur: nid yw'r sglodyn yn torri'n lân, mae gwres yn canolbwyntio ar flaen y gad yn hytrach na gwacáu gyda'r sglodyn, ac mae'r haen wyneb caled o dan eich tocyn olaf yn ymladd â'r un nesaf. Mae traul crater yn cyflymu, ac os bydd eich mewnosodiad yn rhoi'r gorau i-dorri canol-ar wagle titaniwm $400, byddwch yn sgrapio'r rhan a'r teclyn.
Mae'r dull proses sy'n gweithio - a bod einmpeiriannu CNC golyguscelloedd sy'n rhedeg bob dydd - wedi'i adeiladu ar dri philer:
Paramedrau torri wedi'u tiwnio ar gyfer rheoli gwres, nid cyfradd tynnu metel.Ar Ti-6Al-4V, rydym fel arfer yn rhedeg cyflymderau arwyneb o 40-60 m/munud gyda charbid wedi'i orchuddio, gan ostwng i 25-35 m/munud ar docynnau gorffen lle mae cywirdeb ymyl mewnosod yn bwysicach na thrwygyrch. Mae llwyth sglodion yn aros yn uwch na 0.08 mm / dant i gadw'r sglodyn yn ddigon trwchus i gludo gwres i ffwrdd o'r parth torri. Ewch yn deneuach, ac mae'r gwres yn aros yn y workpiece.
Melin trochoidal ar gyfer pocedu, nid slotio.Mae slotio lled llawn mewn titaniwm yn lladd offer. Mae llwybrau offer trochoidal (neu "addasol") yn cadw ymgysylltiad rheiddiol yn isel - fel arfer 8-12% o ddiamedr torrwr - tra'n cynnal llwyth sglodion cyson trwy'r arc. Y pwynt penderfyniad hollbwysig: os yw eich cymhareb agwedd poced yn fwy na dyfnder 4:1 i-lled, newidiwch o strategaeth trochoidal i bigiad (Z{.echelin). Ar gymarebau agwedd uchel, mae'r grymoedd torri ochrol mewn llwybrau trochoidal yn achosi gwyriad offer sy'n ymddangos fel tapr wal.

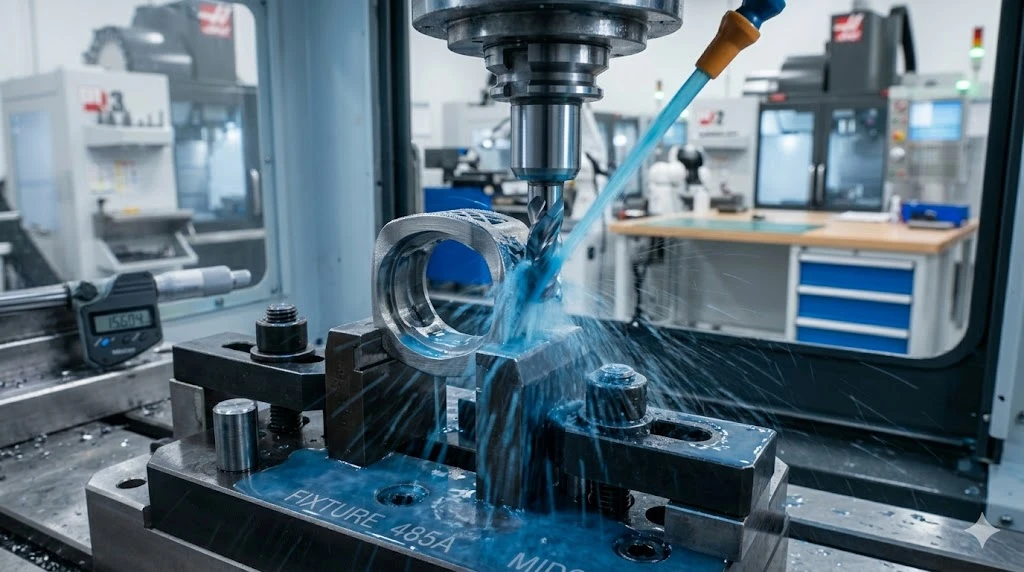

Cyflenwi oerydd sydd mewn gwirionedd yn cyrraedd y toriad.Trwy -oerydd gwerthyd o leiaf 70 bar, wedi'i gyfeirio at y blaen, nid y cyffiniau cyffredinol. Ar ein celloedd titaniwm 5-echel, rydym yn rhedeg nozzles oerydd rhaglenadwy sy'n olrhain ongl yr offer mewn amser real. Mae oerydd llifogydd o bibell allanol yn well na dim, ond ar bocedi dwfn yn Ti-6Al-4V, nid yw'n treiddio - mae màs y sglodion yn ei rwystro, ac yn y pen draw mae gennych raddiant thermol sy'n ystumio'r rhan.
Trapiau DFM Sy'n Costio Amser i Chi ar Rannau Meddygol
Nid oes angen darlith DFM ar beirianwyr dylunio. Ond mae rhai nodweddion sy'n gweithio'n iawn mewn prototeipio yn creu problemau ar raddfa gynhyrchu ar gydrannau meddygol. Dyma’r troseddwyr mynych yr ydym yn tynnu sylw atynt mewn adolygiadau DFM:
Radi cornel fewnol yn llai na'ch teclyn.Mae radiws cornel mewnol 0.2 mm ar boced titaniwm yn golygu melin ben 0.4 mm, sy'n gwyro, yn sgwrsio, ac yn gwisgo'n gyflym. Os gall radiws eich cornel fyw ar 0.5 mm, rydych chi'n datgloi teclyn 1.0 mm gyda 6 × yr anystwythder. Gofynnwch i chi'ch hun: a oes angen y gornel sydyn honno ar y rhan paru, neu a oedd yn ddiofyn o'r offeryn ffiled CAD?
Trwch wal o dan 0.5 mm ar alwminiwm.Mae waliau alwminiwm tenau yn gwyro o dan rymoedd torri ac yn gwanwyn yn ôl ar ôl peiriannu. Y canlyniad: mewn-goddefgarwch ar y peiriant, allan-goddefgarwch ar y CMM 20 munud yn ddiweddarach unwaith y bydd straen gweddilliol wedi ailddosbarthu. Ein hymagwedd yn MID yw garw ar y ddwy ochr, lleddfu straen (heneiddio naturiol ar dymheredd ystafell am 24-72 awr, neu gylchred thermol rheoledig ar 175-200 gradd ar gyfer tymer T6), yna gorffen. Mae hyn yn ychwanegu amser beicio ond yn dal y wal yn syth.
Edefyn galwadau-allan heb nodi dosbarth edau ar sgriwiau esgyrn.Mae nodyn "M2 × 0.4" heb ddynodiad dosbarth yn gadael y goddefgarwch edau yn agored i ddehongliad. Ar -sgriwiau gradd mewnblaniad, nodwch leiafswm o 6H/6g, ac os yw'r sgriw yn paru â phen polyaxial, ffoniwch y gofyniad medryddu swyddogaethol yn benodol. Eichpeiriannu CNC manwl gywirdylai'r cyflenwr fod yn dilysu edafedd gyda mesurydd edau wedi'i raddnodi, nid dim ond gwiriad mynd/na-mynd.
Dros{0}}wynebau goddefgar sydd byth yn cysylltu ag unrhyw beth.Rydym yn gweld lluniadau yn rheolaidd lle mae pob arwyneb yn ±0.01 mm oherwydd bod y bloc goddefiant wedi'i gymhwyso'n fyd-eang. Llaciwch arwynebau anweithredol i ±0.05 mm neu letach, ac mae eich cost yn gostwng - nid oherwydd na all y peiriant gyrraedd y nifer tynnach, ond oherwydd bod llai o arwynebau angen mewn-prosesu a 100% dilysu CMM.
Cydymffurfiaeth yn 2026: Yr hyn y mae Shift QMSR FDA yn ei olygu i'ch Cadwyn Gyflenwi
Mae'r newid rheoleiddio mwyaf sy'n effeithio ar beiriannu CNC meddygol eleni eisoes mewn grym. Ar 2 Chwefror, 2026, disodlodd QMSR yr FDA y Rheoliad System Ansawdd etifeddol (QSR) o dan 21 CFR Rhan 820, gan ymgorffori ISO 13485:2016 yn ffurfiol trwy gyfeirio (ffynhonnell: FDA.gov). Ymddeolwyd yr hen fframwaith arolygu QSIT ar yr un dyddiad.
Beth mae hyn yn ei olygu'n ymarferol ar gyfer eich cadwyn gyflenwi peiriannu: mae angen system ansawdd bellach ar unrhyw wneuthurwr contract sy'n cynhyrchu cydrannau dyfeisiau gorffenedig wedi'u halinio'n benodol ag ISO 13485:2016, nid dim ond "cyfwerth" i'r hen QSR. Os ydych yn ffeilio PMA neu 510(k) ar ôl Chwefror 2026, mae angen i ddogfennaeth ansawdd eich cyflenwr gyfeirio at y fframwaith QMSR, nid yr iaith QSR sydd wedi ymddeol.
Yn MID, mae ein system ansawdd wedi gweithredu o dan gydymffurfiaeth ISO 13485 ers cyn y trawsnewidiad QMSR - felly i'n cwsmeriaid, roedd aliniad y gwaith papur yn syml. Ond os ydych chi'n gwerthuso newyddGwasanaethau peiriannu CNCar gyfer rhaglen feddygol, gofynnwch yn benodol: "A yw eich QMS wedi'i alinio ag ISO 13485:2016 fel y cyfeirir ato gan y QMSR?" Os yw'r ateb yn amwys, daliwch ati i edrych.
Ei Rhoi Gyda'n Gilydd: Sut Mae MID yn Ymdrin â Rhaglen CNC Feddygol
Mae ymgysylltiad meddygol nodweddiadol yn MID yn dilyn dilyniant a gynlluniwyd i ddal problemau yn gynnar:
Rydych chi'n anfon ffeil STEP a llun 2D gyda GD&T. Mae ein tîm peirianneg proses yn cynnal adolygiad DFM o fewn 48 awr - nid sgôr gweithgynhyrchu generig, ond galwadau penodol -allan: mae angen i'r radiws hwn agor, mae angen cyfeirnod datwm ar y goddefgarwch hwn, mae'r nodwedd hon yn fwy addas ar gyfer troi'r Swistir na melino 5-echel. Rydyn ni'n marcio'r llun ac yn ei anfon yn ôl i'w drafod.

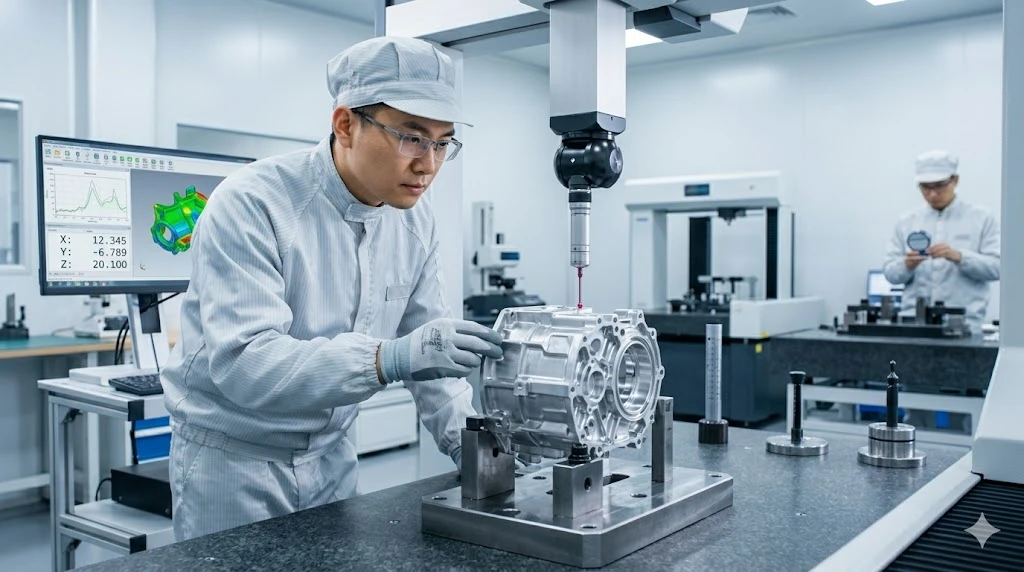

Unwaith y bydd y dyluniad wedi'i gloi, rydym yn adeiladu cynllun proses sy'n nodi gosodiadau, dewis offer, strategaeth dorri (gan gynnwys y penderfyniadau trochoidal vs plymio a drafodwyd uchod ar gyfer titaniwm), mewn-pwyntiau archwilio prosesau, a dilysiad CMM terfynol. Ar gyfer-rhannau gradd mewnblaniad, mae'r cynllun yn cynnwys dilysu ardystiad deunydd, dilysu glanhau, a phecynnu sy'n bodloni eich gofynion sterileiddio.

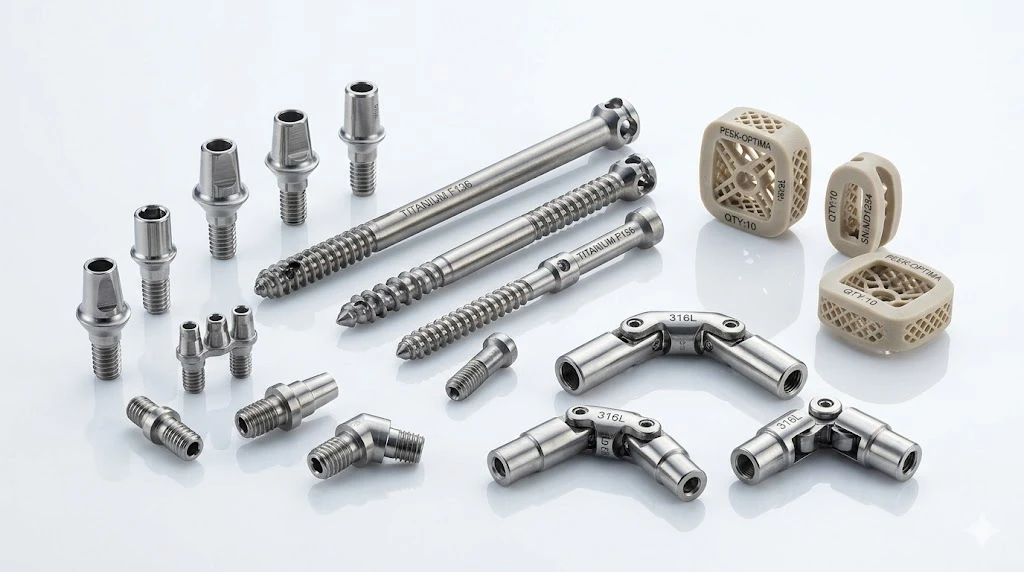

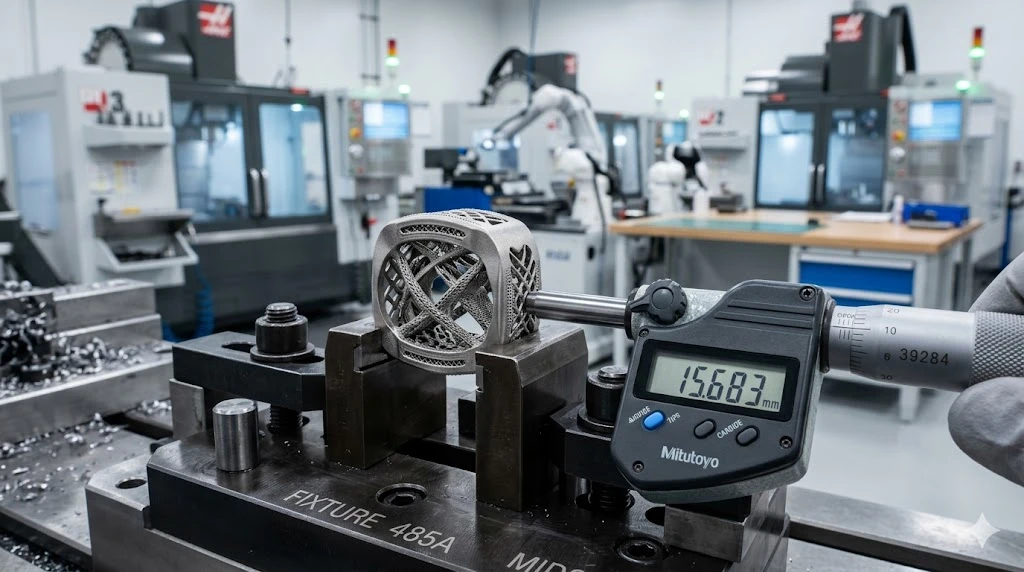

Mae ein siop yn rhedegCNC 5-echela{0}}canolfannau troi teip y Swistir gyda dros 30 mlynedd o wybodaeth gronedig am brosesau yn y tîm. Rydyn ni'n peiriannu Ti- 6Al-4V, 316LVM, CoCr, PEEK, ac aloion alwminiwm bob dydd ar gyfer cleientiaid awyrofod, meddygol, lled-ddargludyddion a roboteg - sy'n golygu bod ein llyfrgell gosodiadau a rhestr offer eisoes yn cwmpasu'r rhan fwyaf o geometregau meddygol heb daliadau sefydlu arferol.
FAQ
Pa radiws cornel mewnol y dylwn i ei nodi er mwyn osgoi offer bach drud â diamedr?
Ar gyfer y rhan fwyaf o fetelau gradd meddygol (titaniwm, di-staen, CoCr), nodwch radiws cornel mewnol lleiaf o 0.5 mm lle bynnag y mae'r dyluniad yn caniatáu. Mae hyn yn gadael i'r peiriannydd ddefnyddio melin ben diamedr 1.0 mm - sy'n ddigon anystwyth i ddal toriad sefydlog mewn aloion caled heb glebran. Gollwng i radiws 0.25 mm ac rydych chi'n gorfodi teclyn 0.5 mm sy'n rhedeg ar borthiant arafach, yn gwisgo'n gyflymach, ac yn peryglu torri ar bocedi dyfnach. Os oes gwir angen cornel dynnach ar eich geometreg paru, ystyriwch weithrediad EDM eilaidd ar y nodwedd honno yn unig yn lle cyfyngu ar y gweithrediad poced cyfan.
Allwch chi ddal ±0.005 mm ar ran alwminiwm 100 mm heb ei falu?
Ydy, ond mae'n dibynnu ar y nodwedd a'r amgylchedd. Ar dyllu neu OD wedi'i droi, mae ein canolfannau Swisaidd a throi yn dal ±0.005 mm ar alwminiwm yn arferol - yr allwedd yw sefydlogrwydd thermol a chyflwr deunydd cyson. Ar lawr poced wedi'i falu sy'n ymestyn dros 100 mm, yr her yw ehangiad thermol alwminiwm. Mae swing tymheredd 2 radd yn ystod peiriannu yn newid dimensiwn 100 mm gan tua 4.6 µm - bron eich goddefgarwch cyfan. Rydym yn peiriannu rhannau meddygol alwminiwm mewn cell sy'n cael ei fonitro gan dymheredd ac yn gwirio gyda CMM yn yr un parth thermol. Os yw'r rhan yn mynd i mewn i -gynulliad tymheredd ystafell, gallwn ni daro'r rhif. Os yw'n mynd i amgylchedd corff 37 gradd, dylai eich goddefgarwch gyfeirio at y tymheredd swyddogaethol hwnnw.
Sut mae'r FDA QMSR yn effeithio ar fy newis o gyflenwr peiriannu CNC?
Yn uniongyrchol. Ers Chwefror 2, 2026, mae'r FDA yn arolygu gweithgynhyrchwyr dyfeisiau yn erbyn y QMSR, sy'n ymgorffori ISO 13485: 2016. Rhaid i'ch partner peiriannu contract gynnal system ansawdd sy'n cyd-fynd â'r safon hon - sy'n cwmpasu rheolaethau dylunio, dilysu prosesau, olrhain, a chamau unioni. Gofynnwch am eu cwmpas ISO 13485 a chadarnhewch ei fod yn cwmpasu'r prosesau sy'n berthnasol i'ch rhannau chi. Mae siop sydd ond yn "gweithio tuag at" ardystiad yn risg i'ch llinell amser reoleiddiol.
Beth yw'r swm archeb lleiaf ar gyfer prototeipiau CNC meddygol yn erbyn cynhyrchu?
Yn MID, nid oes isafswm. Rydym yn rhedeg prototeipiau un darn ar gyfer dilysu dyluniad hyd at sypiau cynhyrchu cyfaint isel cylchol - y model swp uchel, cymysgedd bach, sy'n greiddiol i'n ffordd ni.Gweithgynhyrchu CNCcelloedd yn cael eu trefnu. Ar gyfer rhaglenni meddygol, y gorchymyn cyntaf yn aml yw 5-10 darn ar gyfer profion swyddogaethol, ac yna rhediad dilysu proses (fel arfer 30-50 darn ar gyfer astudiaeth Ppk), yna cynhyrchiad parhaus ar ba bynnag gyfaint y mae'r rhaglen yn gofyn amdano.
Yn barod i symud o ddylunio i rannau dilysedig? Anfonwch eich ffeil STEP atom ar gyfer adolygiad DFM - bydd ein peirianwyr proses yn ei nodi gydag adborth penodol y gellir ei weithredu o fewn 48 awr. Neu os ydych chi'n dal i weithio trwy eich cyllideb goddefgarwch, siaradwch â'n tîm am yr hyn y gellir ei ddal ar eich geometreg a'ch deunydd cyn i chi ymrwymo'r llun.
