Y ddealltwriaeth fwyaf greddfol o galedu wyneb yw y gall wella caledwch wyneb deunyddiau a gwella ymwrthedd gwisgo. Ond mae hefyd yn ffordd effeithiol o wella cryfder blinder deunyddiau. Ydych chi'n gwybod pam? Heddiw, byddwn yn edrych ar y mecanwaith y tu ôl i hyn.

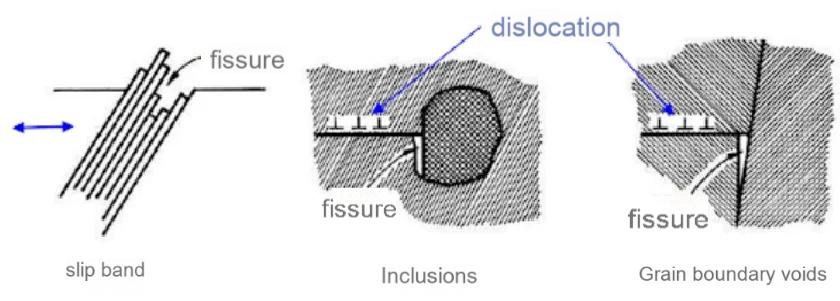

Mae tri phrif reswm dros y cnewyllyn mwyaf cyffredin o graciau blinder, fel y dangosir yn y ffigur uchod. Un yw dadleoliad slip ar wyneb y deunydd, ac mae'r ddau arall yn cael eu hachosi gan ddiffygion mewnol y deunydd, megis cynhwysiant mater tramor mewnol, bylchau ffin grawn (fel tyllau crebachu), ac ati Heddiw, rydym yn trafod effaith caledu wyneb ar gryfder blinder. Gan dybio nad oes gan y deunydd unrhyw ddiffygion, mae dadleoliadau llithro yn ffocws i'w hystyried.

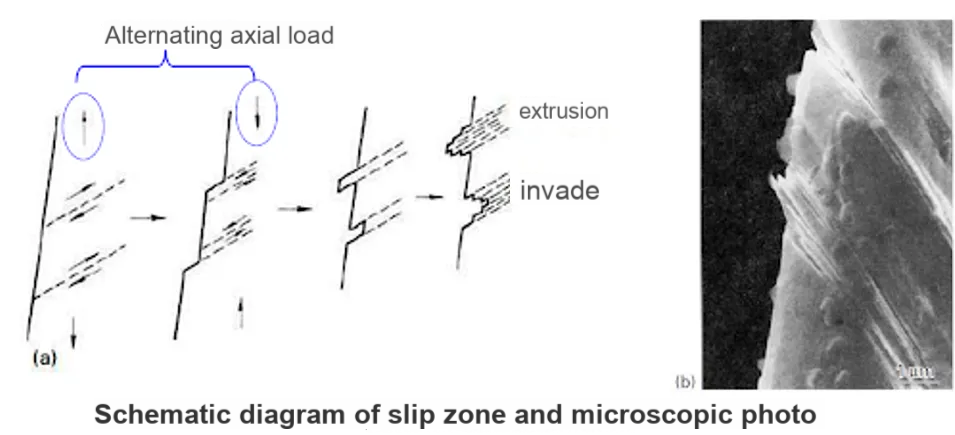

Pan fydd y deunydd yn destun grym allanol, mae llithro yn digwydd ar raddfa ficrosgopig, ac mae'r bandiau slip yn cynhyrchu allwthio ac ymwthiad trwy lithro yn erbyn ei gilydd. Fel y dangosir yn y ffigur isod, mae'r bandiau llithro hyn a'r ardaloedd cyfagos o allwthio ac ymwthiad yn gweithredu fel pwyntiau crynhoi straen, lle mae craciau yn tarddu ac yn datblygu. Oherwydd bod straen cneifio yn drech, mae craciau fel arfer yn ymddangos ac yn ehangu ar ongl 45 gradd. O'i gymharu â'r grawn mewnol, mae'r grawn ar wyneb y rhannau yn fwy tebygol o ffurfio diffygion yn gynharach oherwydd diffyg cefnogaeth gan y grawn amgylchynol.
Pan fyddwn yn caledu wyneb y rhannau, mae caledwch wyneb y deunydd yn cael ei wella'n fawr, ac mae'r caledwch yn uniongyrchol gysylltiedig â chryfder y metel. Mae'r cynnydd mewn caledwch yn golygu bod ei allu i wrthsefyll dadffurfiad plastig wedi cynyddu. O'i gymharu â deunyddiau meddal nad ydynt wedi'u caledu, mae'r deunydd caledu yn gymharol llai tebygol o gynhyrchu symudiad dadleoli slip. Os byddwch chi'n arsylwi ar y microffotograff, fe welwch nad oes unrhyw allwthiad nac ymwthiad amlwg ar yr wyneb caled yn y bôn. Felly, nid oes unrhyw grynodiad straen a achosir gan ddadleoli slip ar yr wyneb metel, ac mae'r posibilrwydd o gychwyn crac yn cael ei leihau'n fawr. Dyma'r prif reswm pam y gall caledu wyneb wella cryfder blinder y deunydd. Wrth gwrs, mae yna reswm eilaidd hefyd. Ar ôl diffodd a chaledu, gall wyneb y deunydd ffurfio straen cywasgol gweddilliol ar yr wyneb fel arfer. Mae'r straen gweddilliol cywasgol hwn hefyd yn helpu i wrthsefyll cychwyn ac ehangu craciau blinder, a thrwy hynny wella bywyd blinder y deunydd. Fodd bynnag, mae dau bwynt i'w hatgoffa ar y diwedd: Yn gyntaf, os yw dyluniad strwythurol y rhannau yn afresymol neu os yw rheolaeth y broses diffodd yn afresymol, gall cracio neu ficrocraciau ddigwydd yn ystod y broses galedu, a ddaw yn ffynhonnell methiant blinder. Yn ail, os oes angen gorffen y rhannau caled, gall y prosesau hyn hefyd achosi microcracks (fel malu craciau) neu newid y dosbarthiad caledwch, lleihau straen cywasgol gweddilliol neu hyd yn oed ei drawsnewid yn straen tynnol, a fydd yn dod yn rhai ffactorau anffafriol sy'n effeithio ar gryfder blinder.(文章来源:iMechanics机械)
