Yn y diwydiant awyrofod, defnyddir aloion titaniwm yn eang oherwydd eu cymhareb cryfder eithriadol i bwysau, ymwrthedd cyrydiad, a gwrthsefyll gwres. Pan fyddant wedi'u dylunio i mewn i -strwythurau â waliau tenau-fel gorchuddion, cromfachau, a fframiau-mae'r aloion hyn yn cyflwyno heriau sylweddol o ran peiriannu. O'm safbwynt i fel peiriannydd manwl, mae llwyddiant yn dibynnu nid yn unig ar y peiriant ond ar reolaeth lwyr ar strategaethau cynllunio prosesau, gosod a thorri.
Pam fod Rhannau Titaniwm Waliog yn denau-Mater
Mae pob gram yn cyfrif mewn strwythurau awyrennau. Trwy leihau trwch wal tra'n cynnal cryfder, mae rhannau wal tenau titaniwm yn lleihau pwysau'n sylweddol heb aberthu diogelwch. Ar yr un pryd, mae'n rhaid i'r cydrannau hyn fodloni goddefiannau dimensiwn llym a gofynion ansawdd wyneb, gan y gall hyd yn oed afluniadau bach beryglu cydosodiad a pherfformiad.
Heriau Allweddol mewn-Peiriannu Titaniwm Waliau
Dargludedd Thermol Isel- Mae gwres yn canolbwyntio ar ymyl yr offer, gan gyflymu traul a pheryglu anffurfiad.
Caledwch Deunydd- Mae grymoedd torri uchel yn achosi dirgryniad a gwyriad, yn enwedig ar waliau tenau.
Afluniad Yn ystod Peiriannu– Mae gosodiadau gwael neu lwybrau offer ymosodol yn arwain at wallau gwanwyn-yn ôl a dimensiynau unwaith y byddant heb eu clampio.

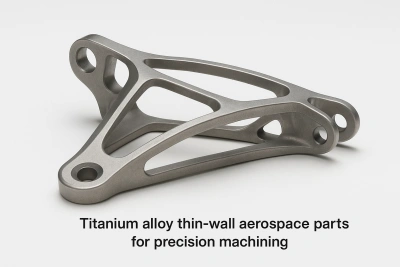

Astudiaeth Achos: Braced Awyrofod Titaniwm
Rydym unwaith yn peiriannu aTi-6Al-4V braced mur tenauar gyfer cwsmer awyrofod, yn mesur 280mm × 160mm × 30mm, gydag isafswm trwch wal o ddim ond1.2mm. Y gofyniad goddefgarwch oedd ±0.02mm, gyda gorffeniad wyneb Ra1.6, a bu'n rhaid i'r rhan basio profion blinder.
Heriau a gafwyd:
Gwanwyn dimensiwn-yn ôl ar ôl-hanner-, gwyriad dros 0.05mm.
Gwisgo offer cyflym, sy'n gofyn am ailosod pob 2-3 rhan.
Ein datrysiadau:
Gadawodd stoc 0.5mm yn ystod garwhau ac ychwanegu asennau proses i'w cefnogi.
Gosodiadau gên meddal wedi'u teilwra i sefydlogi-adrannau wal tenau.
Defnyddio melino addasol gyda llai o ymgysylltiad rheiddiol i leihau gwres.
Wedi cynnal archwiliad CMM interim ar ôl gorffen-i gywiro gwerthoedd iawndal.
Canlyniadau a gafwyd:
Cynyddwyd y -cynnyrch tocyn cyntaf i95%.
Garwedd wyneb gwella iRa1.2.
Amser arweiniol wedi'i leihau gan20%o'i gymharu â disgwyliad y cwsmer.
BishenAteb
YnBishen, rydym wedi datblygu dull peiriannu ymarferol ar gyfer rhannau awyrofod waliau tenau titaniwm. Mae hyn yn cynnwys cyfuniad cytbwys odylunio gosodiadau, strategaethau llwybr offer, a rheoli straen. Yn hytrach na rysáit safonol, mae'n system hyblyg a brofwyd ar draws sawl prosiect awyrofod i wella'r ddausefydlogrwydd ac effeithlonrwydd cyflenwi.
Ni fyddwn yn datgelu pob manylyn yma, ond os ydych chi'n wynebu heriau tebyg, efallai y bydd ein datrysiad yn eich helpu i gyflawni'r manwl gywirdeb a'r cysondeb sydd eu hangen arnoch.
